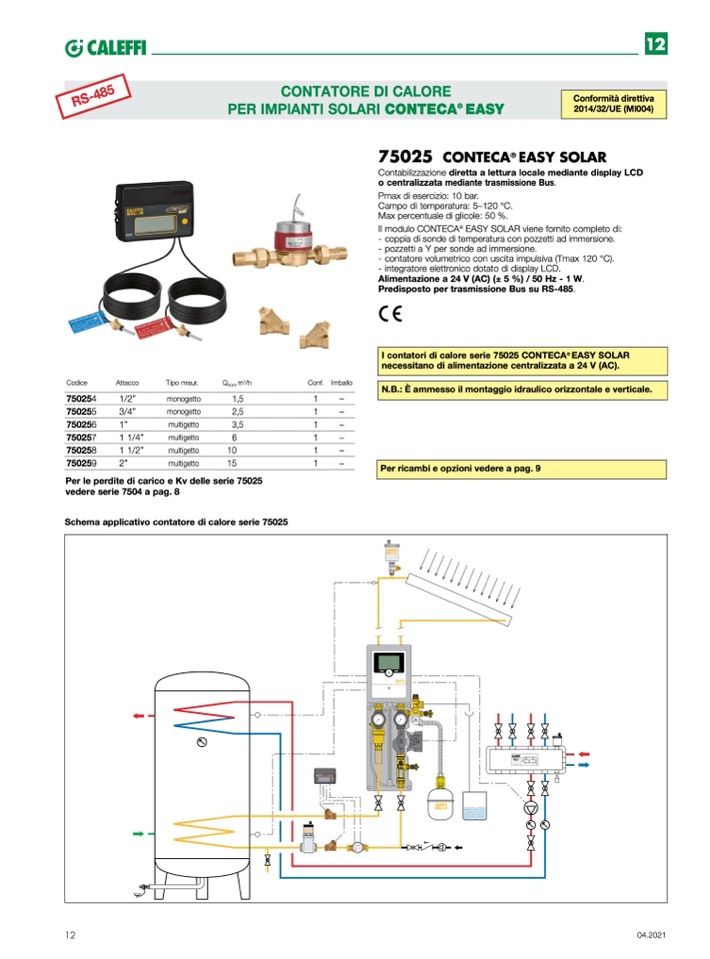

12

CONTATORE DI CALORE

PER IMPIANTI SOLARI CONTECA

®

EASY

RS-485

75025 CONTECA

®

EASY SOLAR

Contabilizzazione diretta a lettura locale mediante display LCD

o centralizzata mediante trasmissione Bus.

Pmax di esercizio: 10 bar.

Campo di temperatura: 5–120 °C.

Max percentuale di glicole: 50 %.

Il modulo CONTECA

®

EASY SOLAR viene fornito completo di:

- coppia di sonde di temperatura con pozzetti ad immersione.

- pozzetti a Y per sonde ad immersione.

- contatore volumetrico con uscita impulsiva (Tmax 120 °C).

- integratore elettronico dotato di display LCD.

Alimentazione a 24 V (AC) (± 5 %) / 50 Hz - 1 W.

Predisposto per trasmissione Bus su RS-485.

I contatori di calore serie 75025 CONTECA

®

EASY SOLAR

necessitano di alimentazione centralizzata a 24 V (AC).

N.B.: È ammesso il montaggio idraulico orizzontale e verticale.

Codice

Attacco

Tipo misur.

Q

nom

m

3

/h

750254

1/2”

monogetto

1,5

750255

3/4”

monogetto

2,5

750256

1”

multigetto

3,5

750257

1 1/4”

multigetto

6

750258

1 1/2”

multigetto

10

750259

2”

multigetto

15

Schema applicativo contatore di calore serie 75025

Conf.

Imballo

1

–

1

–

1

–

1

–

1

–

1

–

Per ricambi e opzioni vedere a pag. 9

Per le perdite di carico e Kv delle serie 75025

vedere serie 7504 a pag. 8

C O N T

EA

C

SY

A

12

04.2021

Conformità direttiva

2014/32/UE (MI004)
