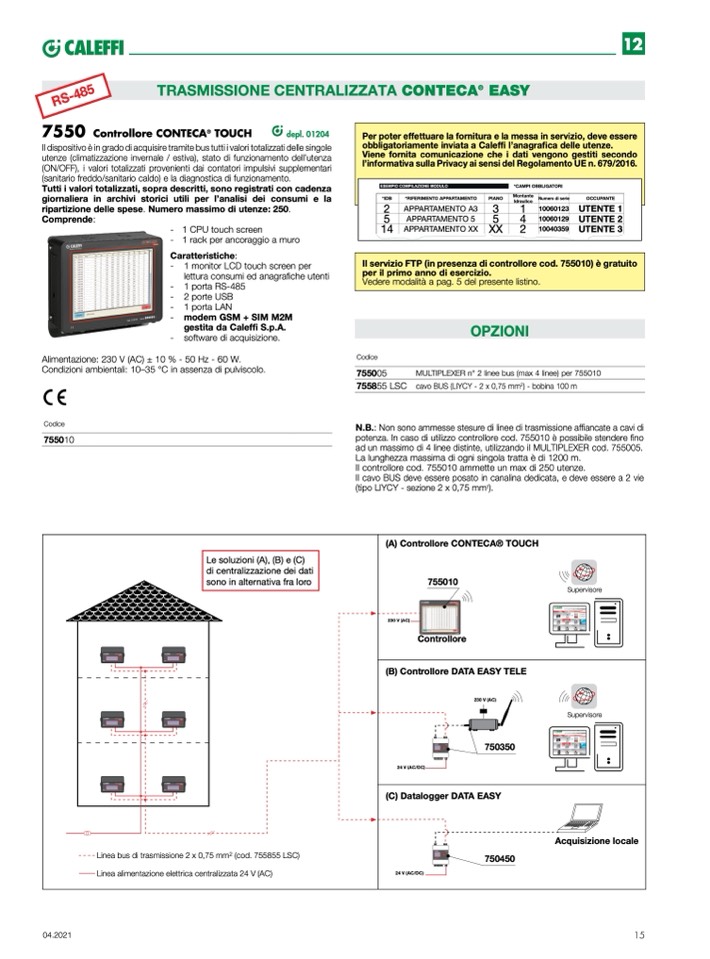

TRASMISSIONE CENTRALIZZATA CONTECA

®

EASY

7550

Controllore CONTECA

®

TOUCH

depl. 01204

Il dispositivo è in grado di acquisire tramite bus tutti i valori totalizzati delle singole

utenze (climatizzazione invernale / estiva), stato di funzionamento dell’utenza

(ON/OFF), i valori totalizzati provenienti dai contatori impulsivi supplementari

(sanitario freddo/sanitario caldo) e la diagnostica di funzionamento.

Tutti i valori totalizzati, sopra descritti, sono registrati con cadenza

giornaliera in archivi storici utili per l’analisi dei consumi e la

ripartizione delle spese. Numero massimo di utenze: 250.

Comprende:

- 1 CPU touch screen

- 1 rack per ancoraggio a muro

Caratteristiche:

- 1 monitor LCD touch screen per

lettura consumi ed anagrafiche utenti

- 1 porta RS-485

- 2 porte USB

- 1 porta LAN

- modem GSM + SIM M2M

gestita da Caleffi S.p.A.

- software di acquisizione.

Alimentazione: 230 V (AC) ± 10 % - 50 Hz - 60 W.

Condizioni ambientali: 10–35 °C in assenza di pulviscolo.

Codice

755010

Codice

755005

755855 LSC

MULTIPLEXER n° 2 linee bus (max 4 linee) per 755010

cavo BUS (LIYCY - 2 x 0,75 mm

2

) - bobina 100 m

04.2021

15

(A) Controllore CONTECA® TOUCH

755010

230 V (AC)

Controllore

Supervisore

(C) Datalogger DATA EASY

750450

24 V (AC/DC)

12

RS-485

Per poter effettuare la fornitura e la messa in servizio, deve essere

obbligatoriamente inviata a Caleffi l’anagrafica delle utenze.

Viene fornita comunicazione che i dati vengono gestiti secondo

l’informativa sulla Privacy ai sensi del Regolamento UE n. 679/2016.

*CAMPI OBBLIGATORI

*IDB

*RIFERIMENTO APPARTAMENTO

PIANO

Montante

Idraulico

Numero di serie

OCCUPANTE

2

APPARTAMENTO A3

3

1

10060123

UUTENNTET1E 1

5

APPARTAMENTO 5

5

4

10060129

UUTENNTET2E 2

14

APPARTAMENTO XX

XX

2

10040359

UUTENNTET3E 3

Il servizio FTP (in presenza di controllore cod. 755010) è gratuito

per il primo anno di esercizio.

Vedere modalità a pag. 5 del presente listino.

OPZIONI

N.B.: Non sono ammesse stesure di linee di trasmissione affiancate a cavi di

potenza. In caso di utilizzo controllore cod. 755010 è possibile stendere fino

ad un massimo di 4 linee distinte, utilizzando il MULTIPLEXER cod. 755005.

La lunghezza massima di ogni singola tratta è di 1200 m.

Il controllore cod. 755010 ammette un max di 250 utenze.

Il cavo BUS deve essere posato in canalina dedicata, e deve essere a 2 vie

(tipo LIYCY - sezione 2 x 0,75 mm

2

).

Le soluzioni (A), (B) e (C)

di centralizzazione dei dati

sono in alternativa fra loro

Linea bus di trasmissione 2 x 0,75 mm2 (cod. 755855 LSC)

Linea alimentazione elettrica centralizzata 24 V (AC)

RS485

C O N T

EA

C

S

A

Y

C O N T

EA

C

S

A

Y

RS485

(B) Controllore DATA EASY TELE

230 V (AC)

Supervisore

24 V (AC/DC)

750350

RS485

C O N T

EA

C

S

A

Y

RS485

C O N T

EA

C

S

A

Y

RS485

C O N T

EA

C

S

A

Y

RS485

C O N T

EA

C

S

A

Y

Acquisizione locale
