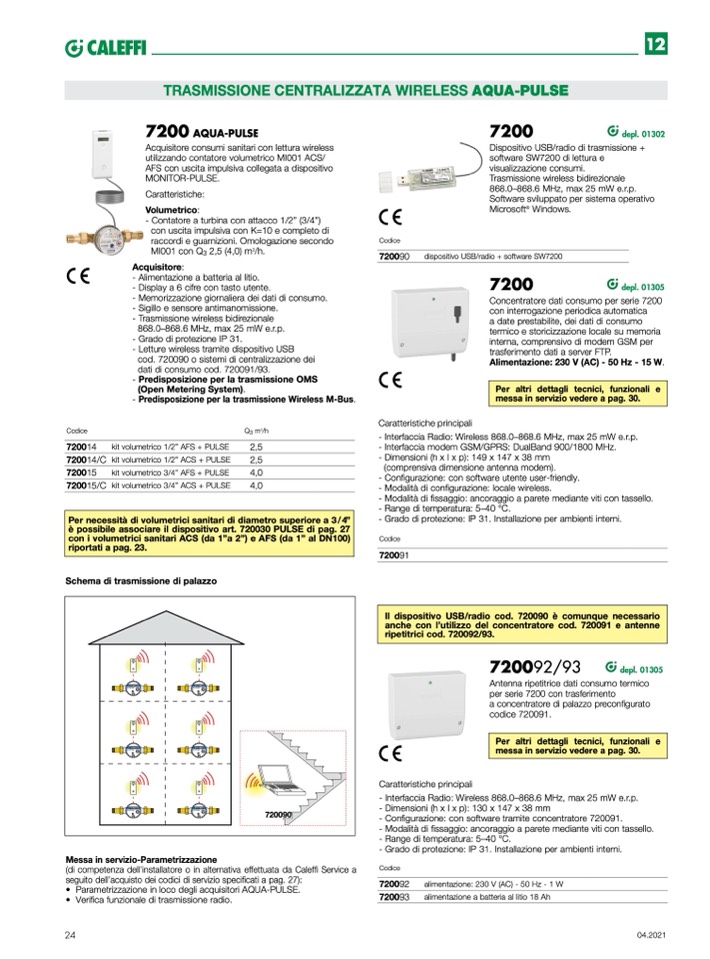

Acquisitore consumi sanitari con lettura wireless

utilizzando contatore volumetrico MI001 ACS/

AFS con uscita impulsiva collegata a dispositivo

MONITOR-PULSE.

Caratteristiche:

Volumetrico:

- Contatore a turbina con attacco 1/2” (3/4”)

con uscita impulsiva con K=10 e completo di

raccordi e guarnizioni. Omologazione secondo

MI001 con Q

3

2,5 (4,0) m

3

/h.

Acquisitore:

- Alimentazione a batteria al litio.

- Display a 6 cifre con tasto utente.

- Memorizzazione giornaliera dei dati di consumo.

- Sigillo e sensore antimanomissione.

- Trasmissione wireless bidirezionale

868.0–868.6 MHz, max 25 mW e.r.p.

- Grado di protezione IP 31.

- Letture wireless tramite dispositivo USB

cod. 720090 o sistemi di centralizzazione dei

dati di consumo cod. 720091/93.

- Predisposizione per la trasmissione OMS

(Open Metering System).

- Predisposizione per la trasmissione Wireless M-Bus.

Codice

720090

dispositivo USB/radio + software SW7200

7200

depl. 01302

Dispositivo USB/radio di trasmissione +

software SW7200 di lettura e

visualizzazione consumi.

Trasmissione wireless bidirezionale

868.0–868.6 MHz, max 25 mW e.r.p.

Software sviluppato per sistema operativo

Microsoft

®

Windows.

12

TRASMISSIONE CENTRALIZZATA WIRELESS AQUA-PULSE

7200

AQUA-PULSE

7200

depl. 01305

Concentratore dati consumo per serie 7200

con interrogazione periodica automatica

a date prestabilite, dei dati di consumo

termico e storicizzazione locale su memoria

interna, comprensivo di modem GSM per

trasferimento dati a server FTP.

Alimentazione: 230 V (AC) - 50 Hz - 15 W.

Per altri dettagli tecnici, funzionali e

messa in servizio vedere a pag. 30.

Caratteristiche principali

- Interfaccia Radio: Wireless 868.0–868.6 MHz, max 25 mW e.r.p.

- Interfaccia modem GSM/GPRS: DualBand 900/1800 MHz.

- Dimensioni (h x l x p): 149 x 147 x 38 mm

(comprensiva dimensione antenna modem).

- Configurazione: con software utente user-friendly.

- Modalità di configurazione: locale wireless.

- Modalità di fissaggio: ancoraggio a parete mediante viti con tassello.

- Range di temperatura: 5–40 °C.

- Grado di protezione: IP 31. Installazione per ambienti interni.

Codice

720014

kit volumetrico 1/2” AFS + PULSE

Q3 m

3

/h

2,5

2,5

4,0

4,0

720014/C kit volumetrico 1/2” ACS + PULSE

720015

kit volumetrico 3/4” AFS + PULSE

720015/C kit volumetrico 3/4” ACS + PULSE

Schema di trasmissione di palazzo

Codice

720091

Per necessità di volumetrici sanitari di diametro superiore a 3/4”

è possibile associare il dispositivo art. 720030 PULSE di pag. 27

con i volumetrici sanitari ACS (da 1”a 2”) e AFS (da 1” al DN100)

riportati a pag. 23.

720090

720092/93

depl. 01305

Antenna ripetitrice dati consumo termico

per serie 7200 con trasferimento

a concentratore di palazzo preconfigurato

codice 720091.

Per altri dettagli tecnici, funzionali e

messa in servizio vedere a pag. 30.

Messa in servizio-Parametrizzazione

(di competenza dell’installatore o in alternativa effettuata da Caleffi Service a

seguito dell’acquisto dei codici di servizio specificati a pag. 27):

• Parametrizzazione in loco degli acquisitori AQUA-PULSE.

• Verifica funzionale di trasmissione radio.

Il dispositivo USB/radio cod. 720090 è comunque necessario

anche con l’utilizzo del concentratore cod. 720091 e antenne

ripetitrici cod. 720092/93.

Caratteristiche principali

- Interfaccia Radio: Wireless 868.0–868.6 MHz, max 25 mW e.r.p.

- Dimensioni (h x l x p): 130 x 147 x 38 mm

- Configurazione: con software tramite concentratore 720091.

- Modalità di fissaggio: ancoraggio a parete mediante viti con tassello.

- Range di temperatura: 5–40 °C.

- Grado di protezione: IP 31. Installazione per ambienti interni.

Codice

720092

720093

alimentazione: 230 V (AC) - 50 Hz - 1 W

alimentazione a batteria al litio 18 Ah

24

04.2021
