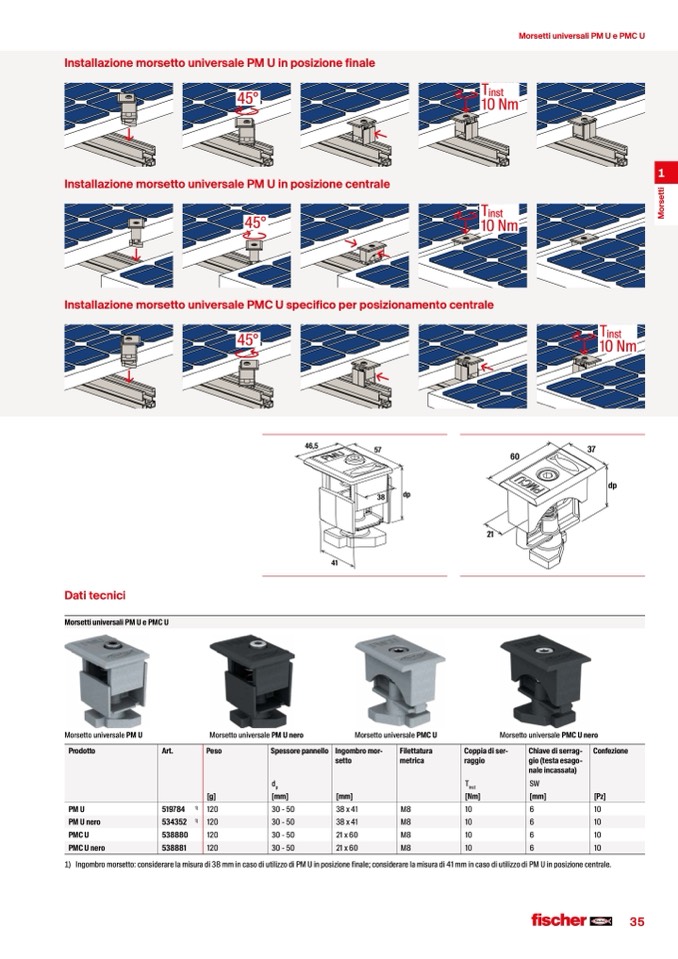

Installazione morsetto universale PM U in posizione finale

45°

Installazione morsetto universale PM U in posizione centrale

45°

T

inst

10 Nm

T

inst

10 Nm

Installazione morsetto universale PMC U specifico per posizionamento centrale

Dati tecnici

Morsetti universali PM U e PMC U

Morsetto universale PM U

Prodotto

Morsetto universale PM U nero

Peso

Spessore pannello

d

p

[g]

[mm]

Morsetto universale PMC U

Morsetto universale PMC U nero

Art.

Ingombro mor-

setto

[mm]

Filettatura

metrica

Coppia di ser-

raggio

T

inst

[Nm]

Chiave di serrag- Confezione

gio (testa esago-

nale incassata)

SW

[mm]

[Pz]

PMU

519784

1)

120

30-50

38x41

M8

10

6

10

PM U nero

534352

1)

120

30-50

38x41

M8

10

6

10

PMCU

538880

120

30-50

21x60

M8

10

6

10

PMCUnero

538881

120

30-50

21x60

M8

10

6

10

1) Ingombromorsetto:considerarelamisuradi38mmincasodiutilizzodiPMUinposizionefinale;considerarelamisuradi41mmincasodiutilizzodiPMUinposizionecentrale.

45°

46,5

41

21

Morsetti universali PM U e PMC U

1

i

t

e

s

r

o

M

T

inst

10 Nm

57

6

0

37

dp

38

dp

35
