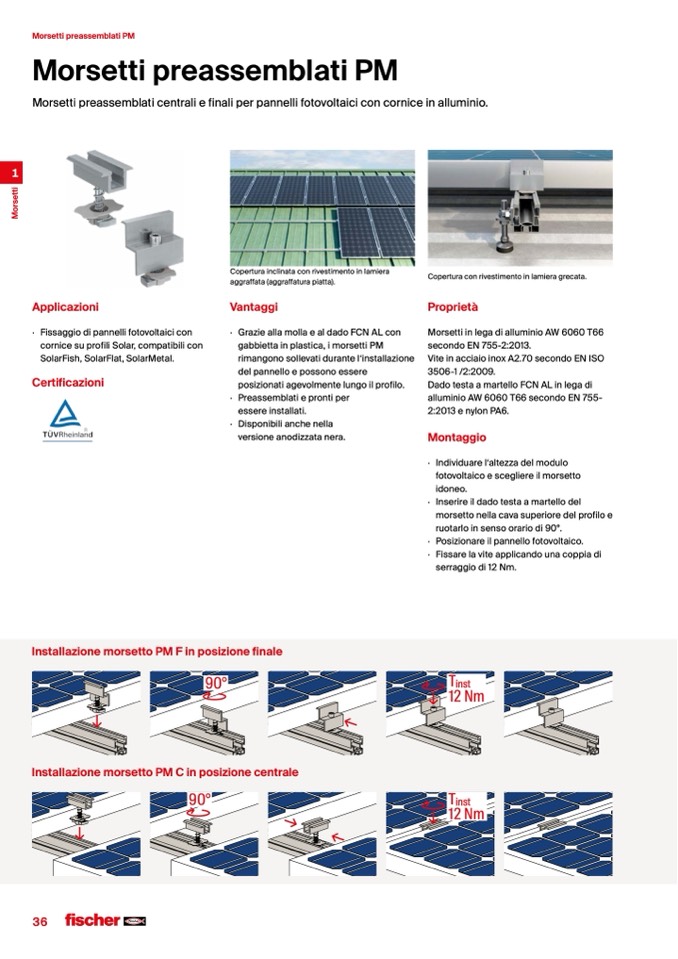

Morsetti preassemblati PM

Morsetti preassemblati PM

Morsetti preassemblati centrali e finali per pannelli fotovoltaici con cornice in alluminio.

Copertura inclinata con rivestimento in lamiera

aggraffata (aggraffatura piatta).

Vantaggi

· GrazieallamollaealdadoFCNALcon

gabbietta in plastica, i morsetti PM

rimangono sollevati durante l‘installazione

del pannello e possono essere

posizionati agevolmente lungo il profilo.

· Preassemblatieprontiper

essere installati.

· Disponibilianchenella

versione anodizzata nera.

Applicazioni

· Fissaggiodipannellifotovoltaicicon

cornice su profili Solar, compatibili con

SolarFish, SolarFlat, SolarMetal.

Certificazioni

Copertura con rivestimento in lamiera grecata.

Proprietà

MorsettiinlegadialluminioAW6060T66

secondo EN 755-2:2013.

Vite in acciaio inox A2.70 secondo EN ISO

3506-1 /2:2009.

Dado testa a martello FCN AL in lega di

alluminioAW6060T66secondoEN755-

2:2013 e nylon PA6.

Montaggio

·

Individuarel‘altezzadelmodulo

fotovoltaico e scegliere il morsetto

idoneo.

·

Inserireildadotestaamartellodel

morsetto nella cava superiore del profilo e

ruotarlo in senso orario di 90°.

·

Posizionareilpannellofotovoltaico.

·

Fissarelaviteapplicandounacoppiadi

serraggio di 12 Nm.

T

inst

12 Nm

T

inst

12 Nm

Installazione morsetto PM F in posizione finale

90°

Installazione morsetto PM C in posizione centrale

90°
