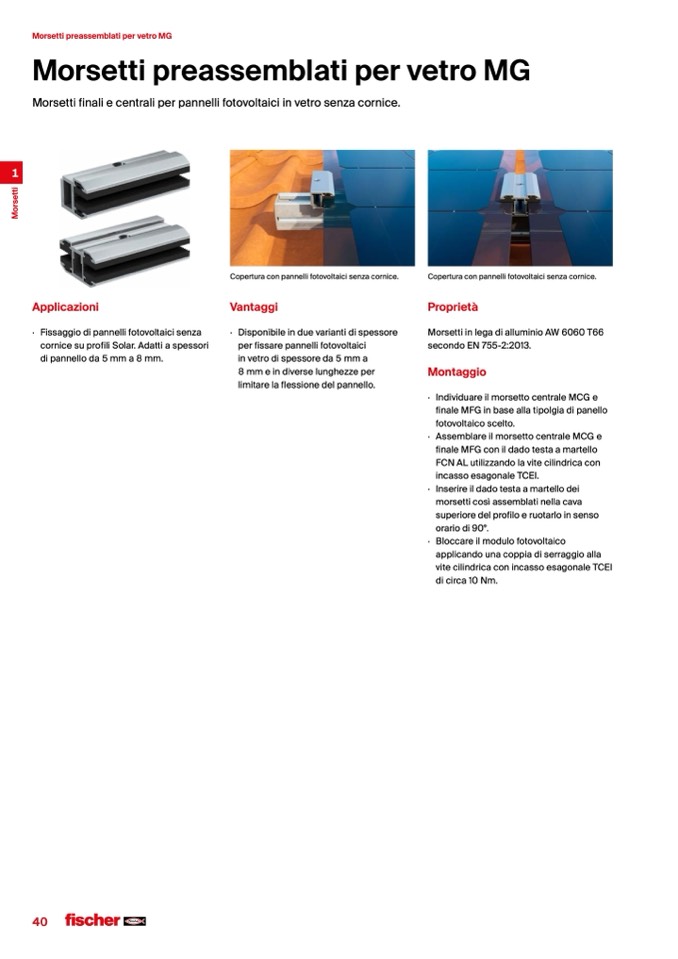

Morsetti preassemblati per vetro MG

Morsetti preassemblati per vetro MG

Morsetti finali e centrali per pannelli fotovoltaici in vetro senza cornice.

Applicazioni

· Fissaggiodipannellifotovoltaicisenza

cornice su profili Solar. Adatti a spessori

di pannello da 5 mm a 8 mm.

Copertura con pannelli fotovoltaici senza cornice.

Vantaggi

· Disponibileinduevariantidispessore

per fissare pannelli fotovoltaici

in vetro di spessore da 5 mm a

8 mm e in diverse lunghezze per

limitare la flessione del pannello.

Copertura con pannelli fotovoltaici senza cornice.

Proprietà

MorsettiinlegadialluminioAW6060T66

secondo EN 755-2:2013.

Montaggio

· IndividuareilmorsettocentraleMCGe

finale MFG in base alla tipolgia di panello

fotovoltaico scelto.

· AssemblareilmorsettocentraleMCGe

finale MFG con il dado testa a martello

FCN AL utilizzando la vite cilindrica con

incasso esagonale TCEI.

· Inserire il dado testa a martello dei

morsetti così assemblati nella cava

superiore del profilo e ruotarlo in senso

orario di 90°.

· Bloccareilmodulofotovoltaico

applicando una coppia di serraggio alla

vite cilindrica con incasso esagonale TCEI

di circa 10 Nm.
