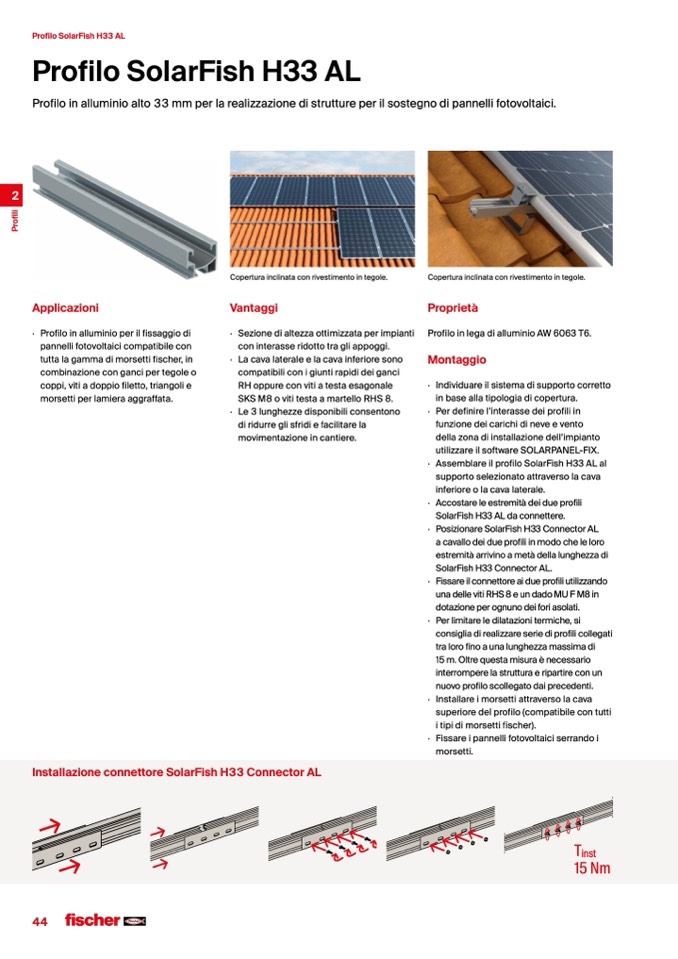

Profilo SolarFish H33 AL

Profilo SolarFish H33 AL

Profilo in alluminio alto 33 mm per la realizzazione di strutture per il sostegno di pannelli fotovoltaici.

Applicazioni

· Profiloinalluminioperilfissaggiodi

pannelli fotovoltaici compatibile con

tutta la gamma di morsetti fischer, in

combinazione con ganci per tegole o

coppi, viti a doppio filetto, triangoli e

morsetti per lamiera aggraffata.

Copertura inclinata con rivestimento in tegole.

Vantaggi

· Sezionedialtezzaottimizzataperimpianti

con interasse ridotto tra gli appoggi.

· La cava laterale e la cava inferiore sono

compatibili con i giunti rapidi dei ganci

RH oppure con viti a testa esagonale

SKS M8 o viti testa a martello RHS 8.

· Le 3 lunghezze disponibili consentono

di ridurre gli sfridi e facilitare la

movimentazione in cantiere.

Copertura inclinata con rivestimento in tegole.

Proprietà

ProfiloinlegadialluminioAW6063T6.

Montaggio

· Individuare il sistema di supporto corretto

in base alla tipologia di copertura.

· Per definire l’interasse dei profili in

funzione dei carichi di neve e vento

della zona di installazione dell’impianto

utilizzare il software SOLARPANEL-FIX.

· AssemblareilprofiloSolarFishH33ALal

supporto selezionato attraverso la cava

inferiore o la cava laterale.

· Accostareleestremitàdeidueprofili

SolarFish H33 AL da connettere.

· PosizionareSolarFishH33ConnectorAL

a cavallo dei due profili in modo che le loro

estremità arrivino a metà della lunghezza di

SolarFish H33 Connector AL.

· Fissareilconnettoreaidueprofiliutilizzando

unadellevitiRHS8eundadoMUFM8in

dotazione per ognuno dei fori asolati.

· Perlimitareledilatazionitermiche,si

consiglia di realizzare serie di profili collegati

tra loro fino a una lunghezza massima di

15 m. Oltre questa misura è necessario

interrompere la struttura e ripartire con un

nuovo profilo scollegato dai precedenti.

· Installareimorsettiattraversolacava

superiore del profilo (compatibile con tutti

i tipi di morsetti fischer).

· Fissareipannellifotovoltaiciserrandoi

morsetti.

T

inst

15 Nm

Installazione connettore SolarFish H33 Connector AL
