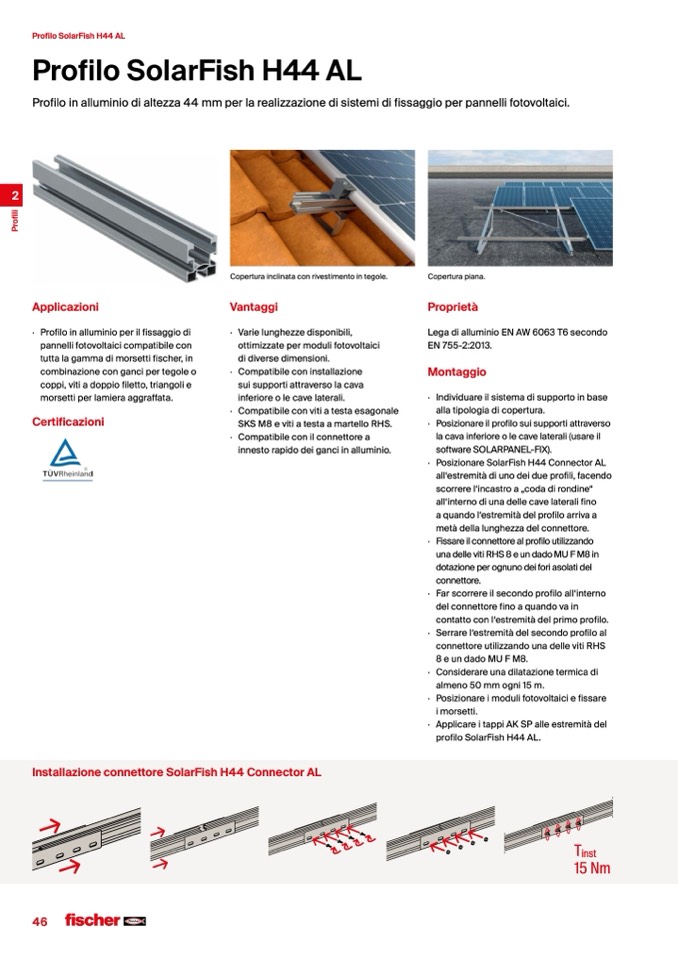

Profilo SolarFish H44 AL

Profilo SolarFish H44 AL

Profilo in alluminio di altezza 44 mm per la realizzazione di sistemi di fissaggio per pannelli fotovoltaici.

Applicazioni

· Profiloinalluminioperilfissaggiodi

pannelli fotovoltaici compatibile con

tutta la gamma di morsetti fischer, in

combinazione con ganci per tegole o

coppi, viti a doppio filetto, triangoli e

morsetti per lamiera aggraffata.

Certificazioni

Copertura inclinata con rivestimento in tegole.

Vantaggi

· Varielunghezzedisponibili,

ottimizzate per moduli fotovoltaici

di diverse dimensioni.

· Compatibile con installazione

sui supporti attraverso la cava

inferiore o le cave laterali.

· Compatibile con viti a testa esagonale

SKS M8 e viti a testa a martello RHS.

· Compatibile con il connettore a

innesto rapido dei ganci in alluminio.

Copertura piana.

Proprietà

LegadialluminioENAW6063T6secondo

EN 755-2:2013.

Montaggio

· Individuare il sistema di supporto in base

alla tipologia di copertura.

· Posizionare il profilo sui supporti attraverso

la cava inferiore o le cave laterali (usare il

software SOLARPANEL-FIX).

· Posizionare SolarFish H44 Connector AL

all‘estremità di uno dei due profili, facendo

scorrere l‘incastro a „coda di rondine“

all‘interno di una delle cave laterali fino

a quando l‘estremità del profilo arriva a

metà della lunghezza del connettore.

· Fissareilconnettorealprofiloutilizzando

unadellevitiRHS8eundadoMUFM8in

dotazione per ognuno dei fori asolati del

connettore.

· Farscorrereilsecondoprofiloall‘interno

del connettore fino a quando va in

contatto con l‘estremità del primo profilo.

· Serrarel‘estremitàdelsecondoprofiloal

connettore utilizzando una delle viti RHS

8 e un dado MU F M8.

· Considerareunadilatazionetermicadi

almeno 50 mm ogni 15 m.

· Posizionareimodulifotovoltaiciefissare

i morsetti.

· ApplicareitappiAKSPalleestremitàdel

profilo SolarFish H44 AL.

T

inst

15 Nm

Installazione connettore SolarFish H44 Connector AL
