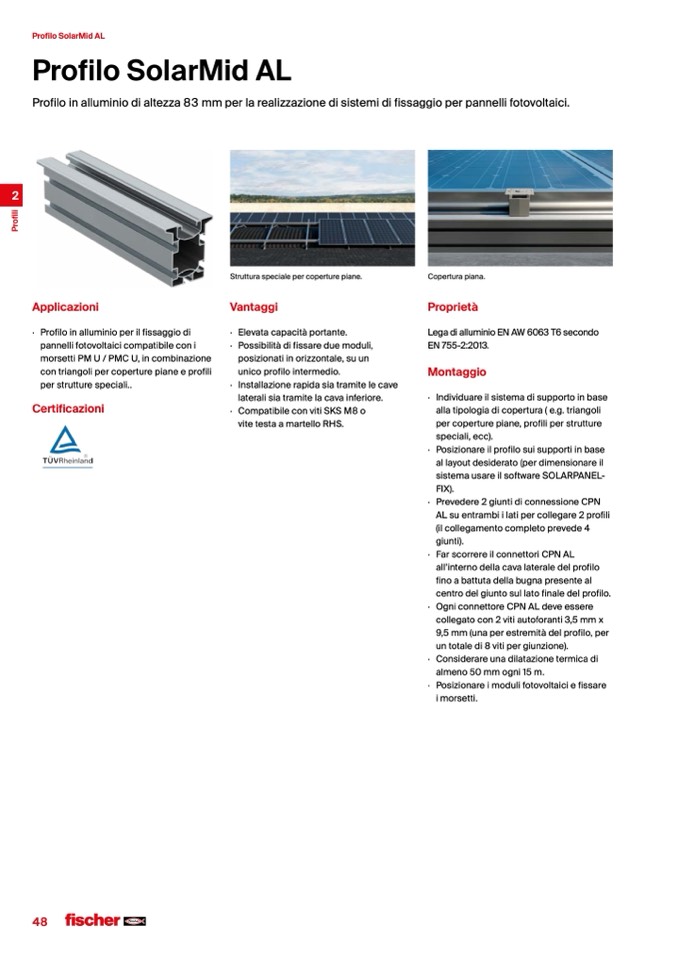

Profilo SolarMid AL

Profilo SolarMid AL

Profilo in alluminio di altezza 83 mm per la realizzazione di sistemi di fissaggio per pannelli fotovoltaici.

Applicazioni

· Profiloinalluminioperilfissaggiodi

pannellifotovoltaicicompatibileconi

morsetti PM U / PMC U, in combinazione

con triangoli per coperture piane e profili

perstrutturespeciali..

Certificazioni

Struttura speciale per coperture piane.

Vantaggi

· Elevatacapacitàportante.

· Possibilitàdifissareduemoduli,

posizionati in orizzontale, su un

unico profilo intermedio.

· Installazionerapidasiatramitelecave

laterali sia tramite la cava inferiore.

· Compatibile con viti SKS M8 o

vite testa a martello RHS.

Copertura piana.

Proprietà

LegadialluminioENAW6063T6secondo

EN755-2:2013.

Montaggio

· Individuare il sistema di supporto in base

alla tipologia di copertura ( e.g. triangoli

per coperture piane, profili per strutture

speciali, ecc).

· Posizionareilprofilosuisupportiinbase

al layout desiderato (per dimensionare il

sistema usare il software SOLARPANEL-

FIX).

· Prevedere2giuntidiconnessioneCPN

AL su entrambi i lati per collegare 2 profili

(il collegamento completo prevede 4

giunti).

· FarscorrereilconnettoriCPNAL

all’interno della cava laterale del profilo

fino a battuta della bugna presente al

centro del giunto sul lato finale del profilo.

· OgniconnettoreCPNALdeveessere

collegato con 2 viti autoforanti 3,5 mm x

9,5 mm (una per estremità del profilo, per

un totale di 8 viti per giunzione).

· Considerareunadilatazionetermicadi

almeno 50 mm ogni 15 m.

· Posizionareimodulifotovoltaiciefissare

i morsetti.
