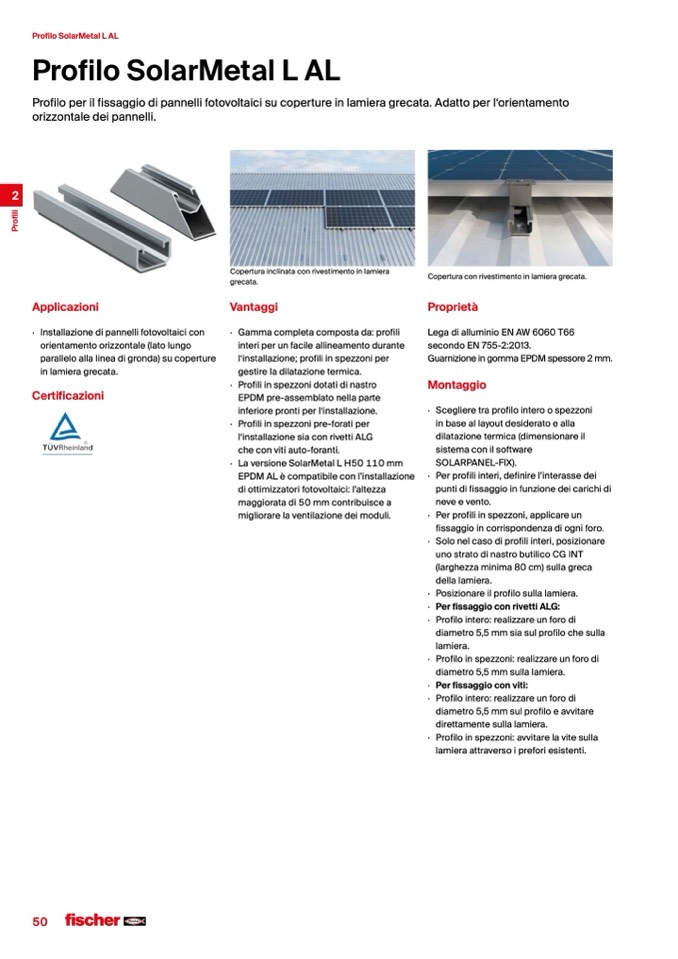

2 Profilo SolarMetal L AL

Profilo per il fissaggio di pannelli fotovoltaici su coperture in lamiera grecata. Adatto per l‘orientamento

orizzontale dei pannelli.

Copertura inclinata con rivestimento in lamiera

grecata.

Vantaggi

· Gammacompletacompostada:profili

interi per un facile allineamento durante

l‘installazione; profili in spezzoni per

gestire la dilatazione termica.

· Profili in spezzoni dotati di nastro

EPDM pre-assemblato nella parte

inferiore pronti per l‘installazione.

· Profili in spezzoni pre-forati per

l‘installazione sia con rivetti ALG

che con viti auto-foranti.

· La versione SolarMetal L H50 110 mm

EPDM AL è compatibile con l’installazione

di ottimizzatori fotovoltaici: l’altezza

maggiorata di 50 mm contribuisce a

migliorare la ventilazione dei moduli.

Applicazioni

· Installazionedipannellifotovoltaicicon

orientamento orizzontale (lato lungo

parallelo alla linea di gronda) su coperture

in lamiera grecata.

Certificazioni

Copertura con rivestimento in lamiera grecata.

Proprietà

LegadialluminioENAW6060T66

secondo EN 755-2:2013.

Guarnizione in gomma EPDM spessore 2 mm.

Montaggio

· Scegliere tra profilo intero o spezzoni

in base al layout desiderato e alla

dilatazione termica (dimensionare il

sistema con il software

SOLARPANEL-FIX).

· Per profili interi, definire l’interasse dei

punti di fissaggio in funzione dei carichi di

neve e vento.

· Per profili in spezzoni, applicare un

fissaggio in corrispondenza di ogni foro.

· Solonelcasodiprofiliinteri,posizionare

uno strato di nastro butilico CG INT

(larghezza minima 80 cm) sulla greca

della lamiera.

· Posizionareilprofilosullalamiera.

· PerfissaggioconrivettiALG:

· Profilointero:realizzareunforodi

diametro 5,5 mm sia sul profilo che sulla

lamiera.

· Profiloinspezzoni:realizzareunforodi

diametro 5,5 mm sulla lamiera.

· Perfissaggioconviti:

· Profilointero:realizzareunforodi

diametro 5,5 mm sul profilo e avvitare

direttamente sulla lamiera.

· Profiloinspezzoni:avvitarelavitesulla

lamiera attraverso i prefori esistenti.
