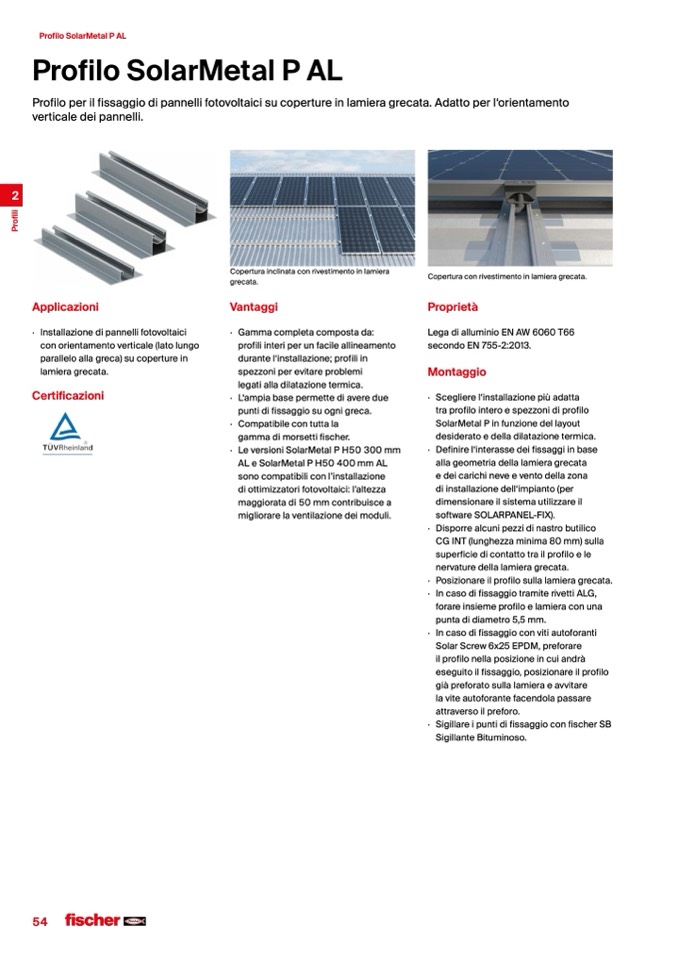

Profilo SolarMetal P AL

Profilo SolarMetal P AL

Profilo per il fissaggio di pannelli fotovoltaici su coperture in lamiera grecata. Adatto per l‘orientamento

verticale dei pannelli.

Copertura inclinata con rivestimento in lamiera

grecata.

Vantaggi

· Gammacompletacompostada:

profili interi per un facile allineamento

durante l‘installazione; profili in

spezzoni per evitare problemi

legati alla dilatazione termica.

· L‘ampia base permette di avere due

punti di fissaggio su ogni greca.

· Compatibile con tutta la

gamma di morsetti fischer.

· Le versioni SolarMetal P H50 300 mm

AL e SolarMetal P H50 400 mm AL

sono compatibili con l’installazione

di ottimizzatori fotovoltaici: l’altezza

maggiorata di 50 mm contribuisce a

migliorare la ventilazione dei moduli.

Applicazioni

· Installazionedipannellifotovoltaici

con orientamento verticale (lato lungo

parallelo alla greca) su coperture in

lamiera grecata.

Certificazioni

Copertura con rivestimento in lamiera grecata.

Proprietà

LegadialluminioENAW6060T66

secondo EN 755-2:2013.

Montaggio

· Scegliere l‘installazione più adatta

tra profilo intero e spezzoni di profilo

SolarMetal P in funzione del layout

desiderato e della dilatazione termica.

· Definire l‘interasse dei fissaggi in base

alla geometria della lamiera grecata

e dei carichi neve e vento della zona

di installazione dell‘impianto (per

dimensionare il sistema utilizzare il

software SOLARPANEL-FIX).

· Disporrealcunipezzidinastrobutilico

CG INT (lunghezza minima 80 mm) sulla

superficie di contatto tra il profilo e le

nervature della lamiera grecata.

· Posizionareilprofilosullalamieragrecata.

· IncasodifissaggiotramiterivettiALG,

forare insieme profilo e lamiera con una

punta di diametro 5,5 mm.

· Incasodifissaggioconvitiautoforanti

Solar Screw 6x25 EPDM, preforare

il profilo nella posizione in cui andrà

eseguito il fissaggio, posizionare il profilo

già preforato sulla lamiera e avvitare

la vite autoforante facendola passare

attraverso il preforo.

· SigillareipuntidifissaggioconfischerSB

Sigillante Bituminoso.
