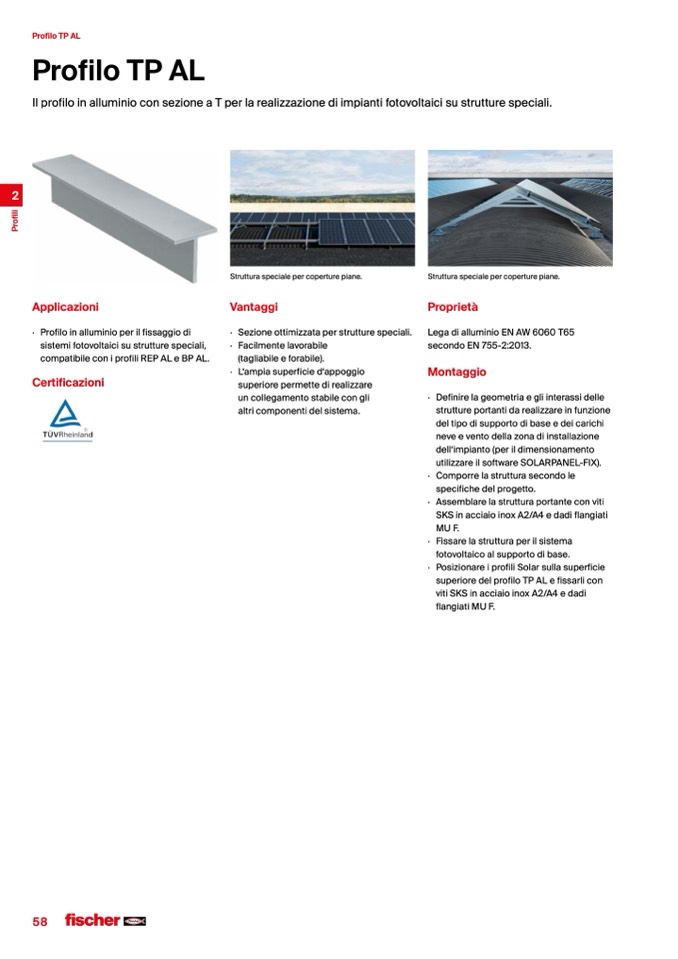

Profilo TP AL

Profilo TP AL

Il profilo in alluminio con sezione a T per la realizzazione di impianti fotovoltaici su strutture speciali.

Applicazioni

· Profiloinalluminioperilfissaggiodi

sistemifotovoltaicisustrutturespeciali,

compatibile con i profili REP AL e BP AL.

Certificazioni

Struttura speciale per coperture piane.

Vantaggi

· Sezioneottimizzataperstrutturespeciali.

· Facilmentelavorabile

(tagliabile e forabile).

· L‘ampia superficie d‘appoggio

superiore permette di realizzare

un collegamento stabile con gli

altri componenti del sistema.

Struttura speciale per coperture piane.

Proprietà

LegadialluminioENAW6060T65

secondoEN755-2:2013.

Montaggio

· Definire la geometria e gli interassi delle

strutture portanti da realizzare in funzione

del tipo di supporto di base e dei carichi

neve e vento della zona di installazione

dell‘impianto (per il dimensionamento

utilizzare il software SOLARPANEL-FIX).

· Comporrelastrutturasecondole

specifiche del progetto.

· Assemblarelastrutturaportanteconviti

SKS in acciaio inox A2/A4 e dadi flangiati

MU F.

· Fissarelastrutturaperilsistema

fotovoltaico al supporto di base.

· PosizionareiprofiliSolarsullasuperficie

superiore del profilo TP AL e fissarli con

viti SKS in acciaio inox A2/A4 e dadi

flangiati MU F.
