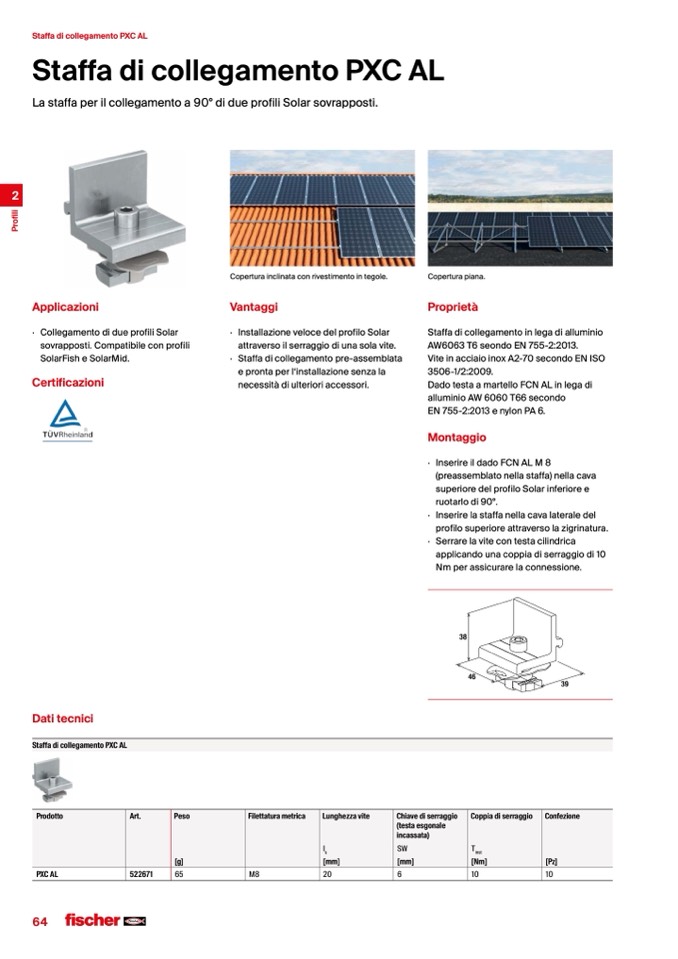

Staffa di collegamento PXC AL

Staffa di collegamento PXC AL

La staffa per il collegamento a 90° di due profili Solar sovrapposti.

Applicazioni

· CollegamentodidueprofiliSolar

sovrapposti. Compatibile con profili

SolarFisheSolarMid.

Certificazioni

Copertura inclinata con rivestimento in tegole.

Vantaggi

· InstallazionevelocedelprofiloSolar

attraverso il serraggio di una sola vite.

· Staffadicollegamentopre-assemblata

e pronta per l‘installazione senza la

necessità di ulteriori accessori.

Copertura piana.

Proprietà

Staffadicollegamentoinlegadialluminio

AW6063 T6 seondo EN 755-2:2013.

ViteinacciaioinoxA2-70secondoENISO

3506-1/2:2009.

Dado testa a martello FCN AL in lega di

alluminio AW 6060 T66 secondo

EN 755-2:2013 e nylon PA 6.

Montaggio

· InserireildadoFCNALM8

(preassemblato nella staffa) nella cava

superiore del profilo Solar inferiore e

ruotarlo di 90°.

· Inserirelastaffanellacavalateraledel

profilo superiore attraverso la zigrinatura.

· Serrarelavitecontestacilindrica

applicando una coppia di serraggio di 10

Nm per assicurare la connessione.

Dati tecnici

PXCAL

522671

65

M8

20

6

10

10

64

38

46

39

P

r

o

f

i

l

i

Staffa di collegamento PXC AL

Prodotto

Art.

Peso

Filettatura metrica

Lunghezza vite

Chiave di serraggio

(testa esgonale

incassata)

Coppia di serraggio

Confezione

l

s

SW

T

inst

[g]

[mm]

[mm]

[Nm]

[Pz]
