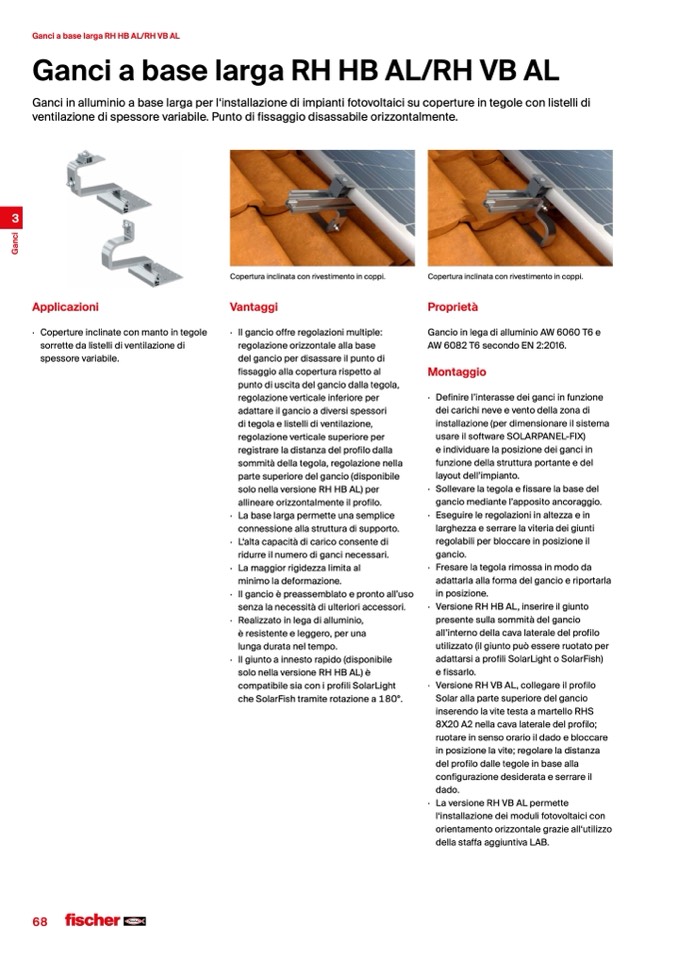

Ganci a base larga RH HB AL/RH VB AL

Ganci a base larga RH HB AL/RH VB AL

Ganci in alluminio a base larga per l‘installazione di impianti fotovoltaici su coperture in tegole con listelli di

ventilazione di spessore variabile. Punto di fissaggio disassabile orizzontalmente.

Applicazioni

· Copertureinclinateconmantointegole

sorrette da listelli di ventilazione di

spessore variabile.

Copertura inclinata con rivestimento in coppi.

Vantaggi

· Il gancio offre regolazioni multiple:

regolazione orizzontale alla base

del gancio per disassare il punto di

fissaggio alla copertura rispetto al

punto di uscita del gancio dalla tegola,

regolazione verticale inferiore per

adattare il gancio a diversi spessori

di tegola e listelli di ventilazione,

regolazione verticale superiore per

registrare la distanza del profilo dalla

sommità della tegola, regolazione nella

parte superiore del gancio (disponibile

solo nella versione RH HB AL) per

allineare orizzontalmente il profilo.

· La base larga permette una semplice

connessione alla struttura di supporto.

· L‘alta capacità di carico consente di

ridurre il numero di ganci necessari.

· La maggior rigidezza limita al

minimo la deformazione.

· Il gancio è preassemblato e pronto all’uso

senza la necessità di ulteriori accessori.

· Realizzato in lega di alluminio,

è resistente e leggero, per una

lunga durata nel tempo.

· Il giunto a innesto rapido (disponibile

solo nella versione RH HB AL) è

compatibile sia con i profili SolarLight

che SolarFish tramite rotazione a 180°.

Copertura inclinata con rivestimento in coppi.

Proprietà

Gancio in lega di alluminio AW 6060 T6 e

AW 6082 T6 secondo EN 2:2016.

Montaggio

· Definire l’interasse dei ganci in funzione

dei carichi neve e vento della zona di

installazione (per dimensionare il sistema

usare il software SOLARPANEL-FIX)

e individuare la posizione dei ganci in

funzione della struttura portante e del

layout dell’impianto.

· Sollevare la tegola e fissare la base del

gancio mediante l’apposito ancoraggio.

· Eseguire le regolazioni in altezza e in

larghezza e serrare la viteria dei giunti

regolabili per bloccare in posizione il

gancio.

· Fresare la tegola rimossa in modo da

adattarla alla forma del gancio e riportarla

in posizione.

· Versione RH HB AL, inserire il giunto

presente sulla sommità del gancio

all’interno della cava laterale del profilo

utilizzato (il giunto può essere ruotato per

adattarsi a profili SolarLight o SolarFish)

e fissarlo.

· Versione RH VB AL, collegare il profilo

Solar alla parte superiore del gancio

inserendo la vite testa a martello RHS

8X20 A2 nella cava laterale del profilo;

ruotare in senso orario il dado e bloccare

in posizione la vite; regolare la distanza

del profilo dalle tegole in base alla

configurazione desiderata e serrare il

dado.

· LaversioneRHVBALpermette

l‘installazione dei moduli fotovoltaici con

orientamento orizzontale grazie all‘utilizzo

della staffa aggiuntiva LAB.
