Ganci a base larga RH HB AL/RH VB AL

70

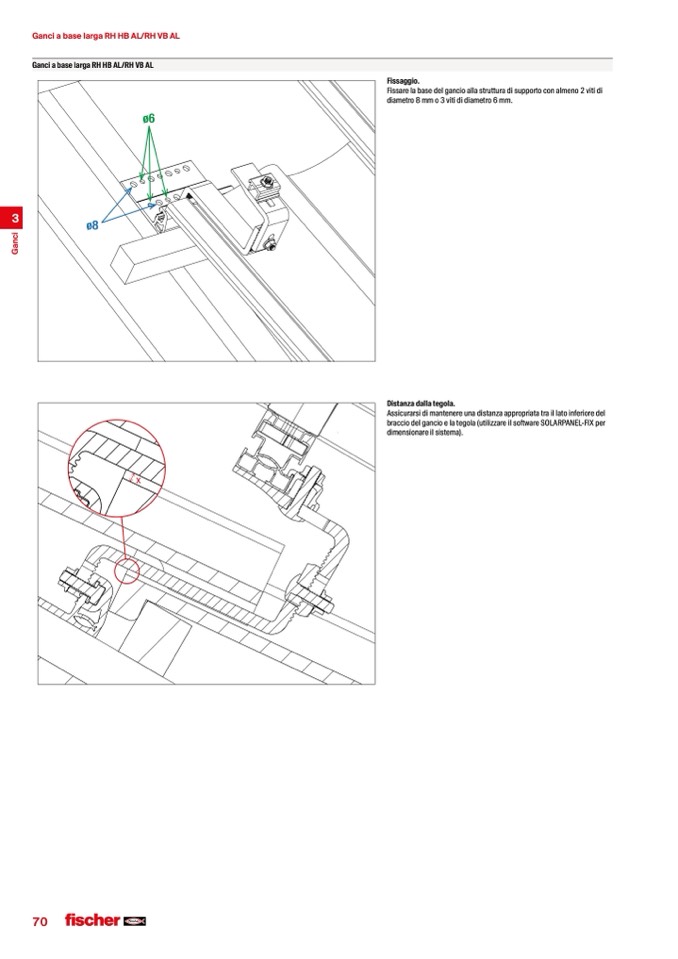

Fissaggio.

Fissare la base del gancio alla struttura di supporto con almeno 2 viti di

diametro 8 mm o 3 viti di diametro 6 mm.

Distanza dalla tegola.

Assicurarsi di mantenere una distanza appropriata tra il lato inferiore del

braccio del gancio e la tegola (utilizzare il software SOLARPANEL-FIX per

dimensionare il sistema).

Ganci a base larga RH HB AL/RH VB AL

ø6

ø8
