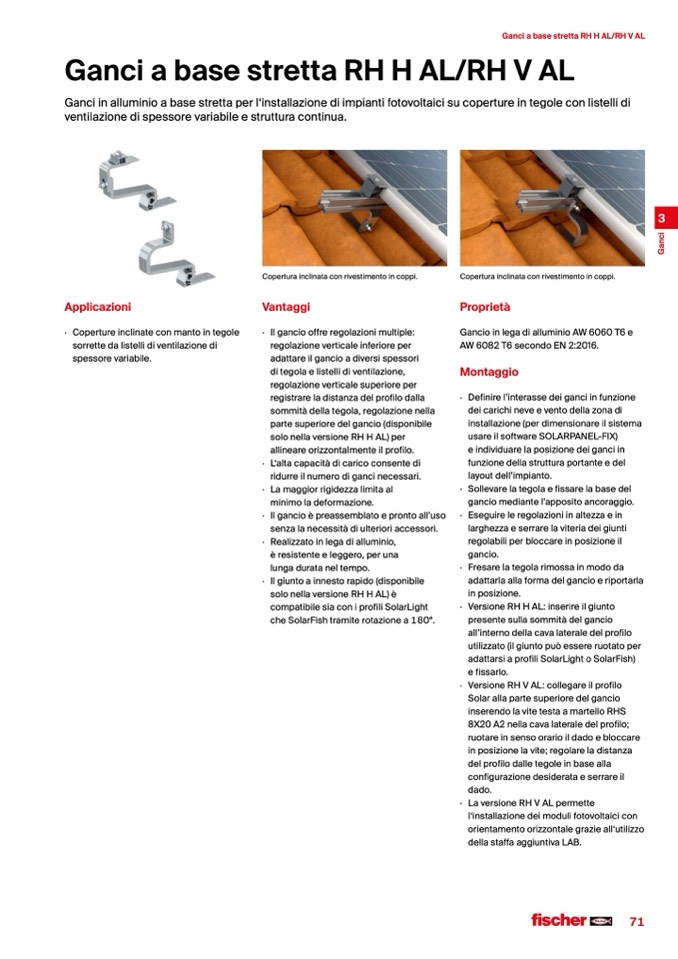

Ganci a base stretta RH H AL/RH V AL

Ganci a base stretta RH H AL/RH V AL

Ganci in alluminio a base stretta per l‘installazione di impianti fotovoltaici su coperture in tegole con listelli di

ventilazione di spessore variabile e struttura continua.

Applicazioni

· Copertureinclinateconmantointegole

sorrette da listelli di ventilazione di

spessore variabile.

Copertura inclinata con rivestimento in coppi.

Vantaggi

· Il gancio offre regolazioni multiple:

regolazione verticale inferiore per

adattare il gancio a diversi spessori

di tegola e listelli di ventilazione,

regolazione verticale superiore per

registrare la distanza del profilo dalla

sommità della tegola, regolazione nella

parte superiore del gancio (disponibile

solo nella versione RH H AL) per

allineare orizzontalmente il profilo.

· L‘alta capacità di carico consente di

ridurre il numero di ganci necessari.

· La maggior rigidezza limita al

minimo la deformazione.

· Il gancio è preassemblato e pronto all’uso

senza la necessità di ulteriori accessori.

· Realizzato in lega di alluminio,

è resistente e leggero, per una

lunga durata nel tempo.

· Il giunto a innesto rapido (disponibile

solo nella versione RH H AL) è

compatibile sia con i profili SolarLight

che SolarFish tramite rotazione a 180°.

Copertura inclinata con rivestimento in coppi.

Proprietà

Gancio in lega di alluminio AW 6060 T6 e

AW 6082 T6 secondo EN 2:2016.

Montaggio

· Definire l’interasse dei ganci in funzione

dei carichi neve e vento della zona di

installazione (per dimensionare il sistema

usare il software SOLARPANEL-FIX)

e individuare la posizione dei ganci in

funzione della struttura portante e del

layout dell’impianto.

· Sollevare la tegola e fissare la base del

gancio mediante l’apposito ancoraggio.

· Eseguire le regolazioni in altezza e in

larghezza e serrare la viteria dei giunti

regolabili per bloccare in posizione il

gancio.

· Fresare la tegola rimossa in modo da

adattarla alla forma del gancio e riportarla

in posizione.

· Versione RH H AL: inserire il giunto

presente sulla sommità del gancio

all’interno della cava laterale del profilo

utilizzato (il giunto può essere ruotato per

adattarsi a profili SolarLight o SolarFish)

e fissarlo.

· VersioneRHVAL:collegareilprofilo

Solar alla parte superiore del gancio

inserendo la vite testa a martello RHS

8X20 A2 nella cava laterale del profilo;

ruotare in senso orario il dado e bloccare

in posizione la vite; regolare la distanza

del profilo dalle tegole in base alla

configurazione desiderata e serrare il

dado.

· LaversioneRHVALpermette

l‘installazione dei moduli fotovoltaici con

orientamento orizzontale grazie all‘utilizzo

della staffa aggiuntiva LAB.
