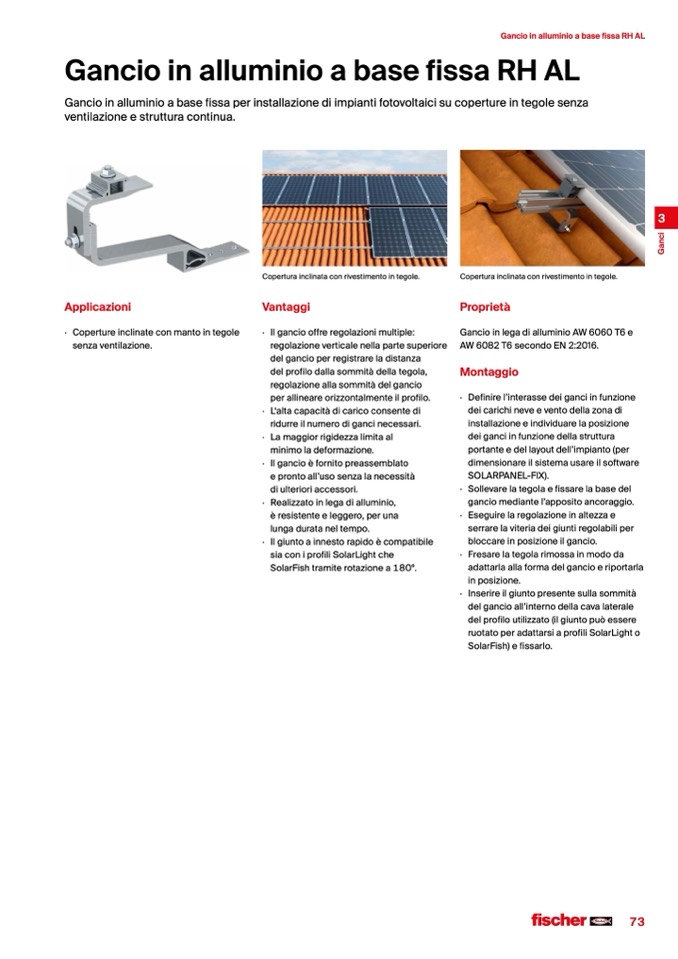

Gancio in alluminio a base fissa RH AL

Gancio in alluminio a base fissa per installazione di impianti fotovoltaici su coperture in tegole senza

ventilazione e struttura continua.

Applicazioni

· Copertureinclinateconmantointegole

senza ventilazione.

Copertura inclinata con rivestimento in tegole.

Vantaggi

· Il gancio offre regolazioni multiple:

regolazione verticale nella parte superiore

del gancio per registrare la distanza

del profilo dalla sommità della tegola,

regolazione alla sommità del gancio

per allineare orizzontalmente il profilo.

· L‘alta capacità di carico consente di

ridurre il numero di ganci necessari.

· La maggior rigidezza limita al

minimo la deformazione.

· Il gancio è fornito preassemblato

e pronto all’uso senza la necessità

di ulteriori accessori.

· Realizzato in lega di alluminio,

è resistente e leggero, per una

lunga durata nel tempo.

· Il giunto a innesto rapido è compatibile

sia con i profili SolarLight che

SolarFish tramite rotazione a 180°.

Copertura inclinata con rivestimento in tegole.

Proprietà

Gancio in lega di alluminio AW 6060 T6 e

AW 6082 T6 secondo EN 2:2016.

Montaggio

· Definire l’interasse dei ganci in funzione

dei carichi neve e vento della zona di

installazione e individuare la posizione

dei ganci in funzione della struttura

portante e del layout dell’impianto (per

dimensionare il sistema usare il software

SOLARPANEL-FIX).

· Sollevare la tegola e fissare la base del

gancio mediante l’apposito ancoraggio.

· Eseguire la regolazione in altezza e

serrare la viteria dei giunti regolabili per

bloccare in posizione il gancio.

· Fresare la tegola rimossa in modo da

adattarla alla forma del gancio e riportarla

in posizione.

· Inserireilgiuntopresentesullasommità

del gancio all’interno della cava laterale

del profilo utilizzato (il giunto può essere

ruotato per adattarsi a profili SolarLight o

SolarFish) e fissarlo.
