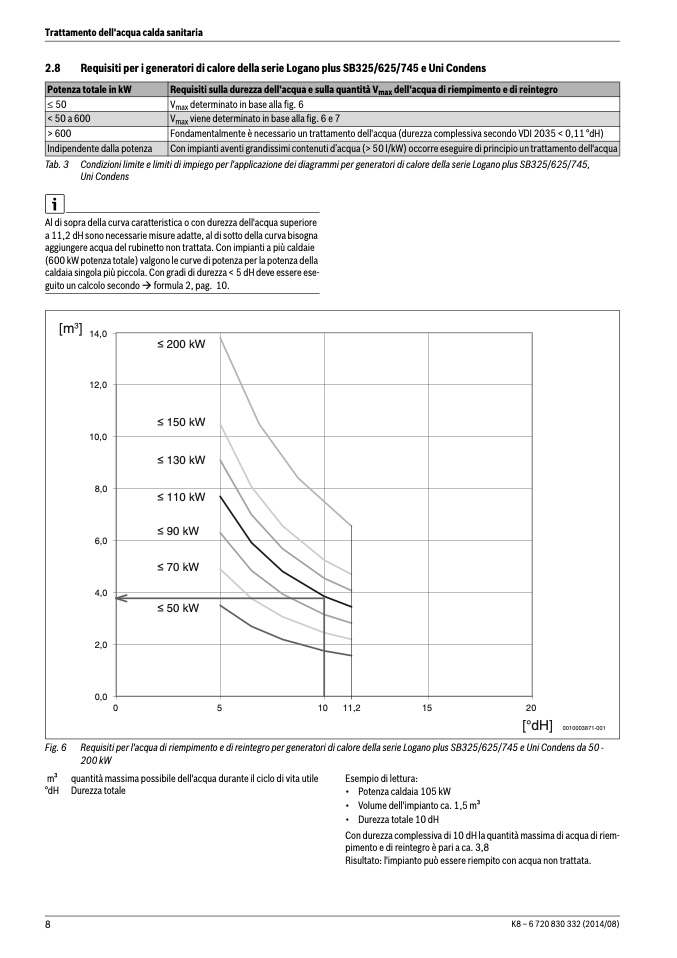

Trattamento dell'acqua calda sanitaria
2.8
Requisiti per i generatori di calore della serie Logano plus SB325/625/745 e Uni Condens
Tab. 3 Condizioni limite e limiti di impiego per l'applicazione dei diagrammi per generatori di calore della serie Logano plus SB325/625/745,
Uni Condens
Al di sopra della curva caratteristica o con durezza dell'acqua superiore
a 11,2 dH sono necessarie misure adatte, al di sotto della curva bisogna
aggiungere acqua del rubinetto non trattata. Con impianti a più caldaie
(600 kW potenza totale) valgono le curve di potenza per la potenza della
caldaia singola più piccola. Con gradi di durezza < 5 dH deve essere ese-
guito un calcolo secondoformula 2, pag. 10.
Potenza totale in kW
Requisiti sulla durezza dell'acqua e sulla quantità V
max
dell'acqua di riempimento e di reintegro
50
V
max
determinato in base alla fig. 6
< 50 a 600
V
max
viene determinato in base alla fig. 6 e 7
> 600
Fondamentalmente è necessario un trattamento dell'acqua (durezza complessiva secondo VDI 2035 < 0,11 °dH)
Indipendente dalla potenza
Con impianti aventi grandissimi contenuti d’acqua (> 50 l/kW) occorre eseguire di principio un trattamento dell'acqua
[m
3
]
14,0
12,0
10,0
8,0
6,0
4,0
2,0
0,0
≤ 200 kW
≤ 150 kW
≤ 130 kW
≤ 110 kW
≤ 90 kW
≤ 70 kW
≤ 50 kW
0
5
1
0
11,2
15
20
[°dH]
0010003871-001
Fig. 6
m3
°dH
Requisiti per l'acqua di riempimento e di reintegro per generatori di calore della serie Logano plus SB325/625/745 e Uni Condens da 50 -
200 kW
quantità massima possibile dell'acqua durante il ciclo di vita utile
Durezza totale
Esempio di lettura:
• Potenza caldaia 105 kW
• Volume dell'impianto ca. 1,5 m3
• Durezza totale 10 dH
Con durezza complessiva di 10 dH la quantità massima di acqua di riem-
pimento e di reintegro è pari a ca. 3,8
Risultato: l'impianto può essere riempito con acqua non trattata.
