quantità massima possibile dell'acqua durante il ciclo di vita utile
Durezza totale
calore in alluminio dovesse essere necessario un trattamento dell'acqua,
come misura di trattamento dell'acqua deve essere applicata la desali-
nizzazione totale dell'acqua di riempimento e di reintegro con una con-
duttività
10 ms/cm (Microsiemens/cm).
In impianti con una potenza delle caldaie complessiva di oltre 600 kW
l'acqua di riempimento e di reintegro deve essere generalmente trattata.
3
Rilevamento delle quantità di acqua di riempi-
mento e di reintegro
Con impianti di riscaldamento > 50 kW è necessario il montaggio di un
contatore dell'acqua e la tenuta di un registro d'esercizio. Un registro
d'esercizio è riportato nella documentazione tecnica allegata ai nostri
generatori di calore o a seguire come esempio. Le richieste di garanzia
per i nostri generatori di calore valgono solo in combinazione con i requi-
siti qui descritti e presentando un registro di esercizio.
Registro di esercizio a titolo d'esempio
Se la quantità d'acqua di riempimento e di reintegro supera la quantità
d’acqua Vmax calcolata, possono subentrare danni al generatore di
calore. Raggiunta la quantità d'acqua Vmax si può alimentare soltanto
acqua trattata oppure occorre rimuovere il calcare del generatore di
calore.
Esempio di lettura:
• Potenza caldaia 295 kW
• Volume dell'impianto ca. 7,5 m3
• Durezza totale 10 dH
Con una durezza complessiva al di sopra di 8,4 dH, l'acqua deve essere
generalmente trattata. Risultato: l'impianto deve essere riempito con
acqua trattata.
2.9
Misure di trattamento dell'acqua per generatori di
calore in materiali ferrosi e della serie SB325/625/
745 e Uni Condens
Le misure di trattamento dell'acqua adatte per generatori di calore in
materiali ferrosi sono:
• acqua di riempimento e di reintegro completamente desalinizzata
con una conduttività di
10 μS/cm (Microsiemens/cm)
• Addolcimento totale
• Per ulteriori misure autorizzate rivolgersi alla propria filiale.
2.10 Requisiti per impianti con più generatori di calore in
diversi materiali
In impianti con generatori di calore in diversi materiali vale il diagramma
con i requisiti più severi.
Come potenza del generatore di calore viene impiegata la prestazione
individuale inferiore. Se in un impianto con almeno un generatore di
Rilevamento delle quantità di acqua di riempimento e di reintegro
[m
3
] 45
40
35
30
25
20
15
10
5
0
bis 600 kW
bis 500 kW
bis 400 kW
bis 300 kW
bis 250 kW
0
5
8,
4
10
15
[°dH]
0010003872-001

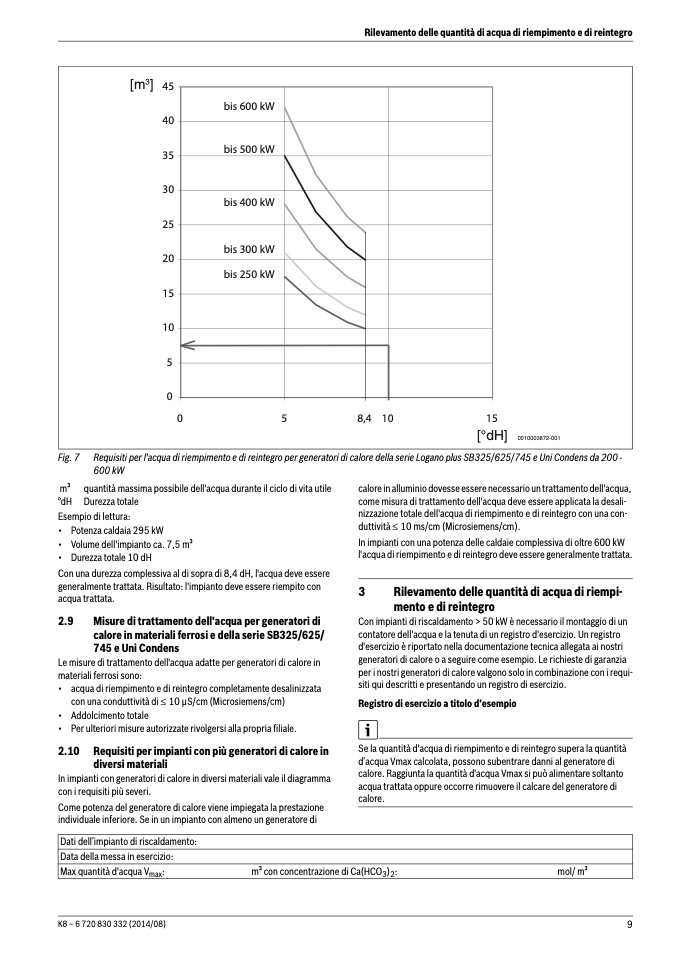

Fig. 7
m3
°dH
Requisiti per l'acqua di riempimento e di reintegro per generatori di calore della serie Logano plus SB325/625/745 e Uni Condens da 200 -
600 kW
Dati dell’impianto di riscaldamento:
Data della messa in esercizio:
Max quantità d'acqua V
max
:
m3 con concentrazione di Ca(HCO
3
)
2
:
mol/ m3
K8 – 6 720 830 332 (2014/08)
9
