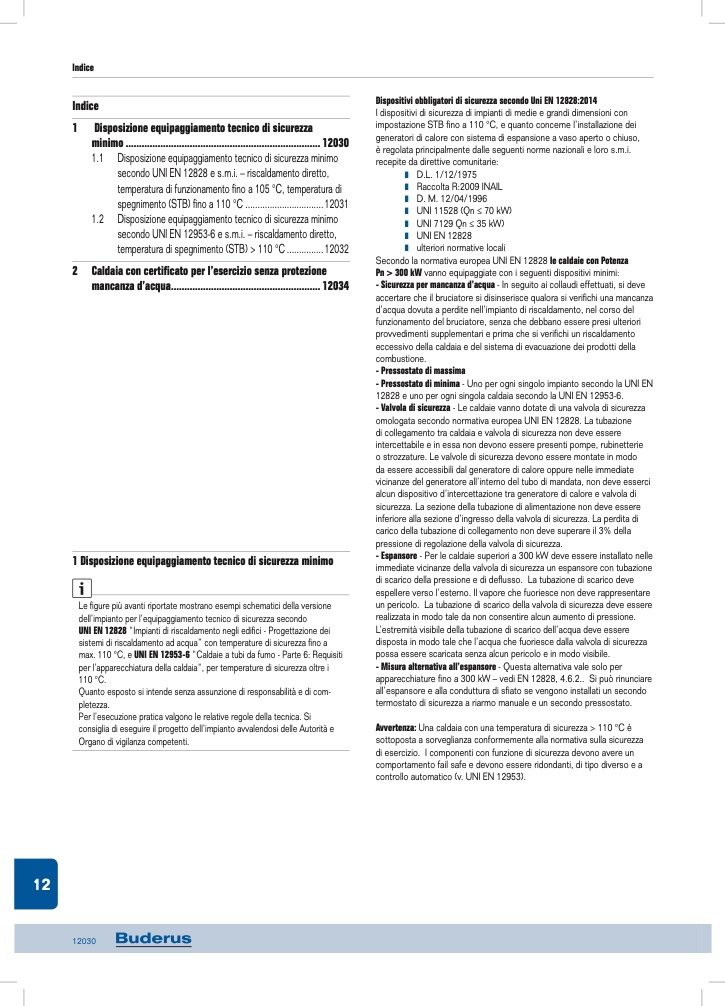

Dispositivi obbligatori di sicurezza secondo Uni EN 12828:2014

I dispositivi di sicurezza di impianti di medie e grandi dimensioni con

impostazione STB fino a 110 °C, e quanto concerne l’installazione dei

generatori di calore con sistema di espansione a vaso aperto o chiuso,

è regolata principalmente dalle seguenti norme nazionali e loro s.m.i.

recepite da direttive comunitarie:

❚ D.L. 1/12/1975

❚ Raccolta R:2009 INAIL

❚ D. M. 12/04/1996

❚ UNI 11528 (Qn ≤ 70 kW)

❚ UNI 7129 Qn ≤ 35 kW)

❚ UNI EN 12828

❚ ulteriori normative locali

Secondo la normativa europea UNI EN 12828 le caldaie con Potenza

Pn > 300 kW vanno equipaggiate con i seguenti dispositivi minimi:

- Sicurezza per mancanza d’acqua - In seguito ai collaudi effettuati, si deve

accertare che il bruciatore si disinserisce qualora si verifichi una mancanza

d’acqua dovuta a perdite nell’impianto di riscaldamento, nel corso del

funzionamento del bruciatore, senza che debbano essere presi ulteriori

provvedimenti supplementari e prima che si verifichi un riscaldamento

eccessivo della caldaia e del sistema di evacuazione dei prodotti della

combustione.

- Pressostato di massima

- Pressostato di minima - Uno per ogni singolo impianto secondo la UNI EN

12828 e uno per ogni singola caldaia secondo la UNI EN 12953-6.

- Valvola di sicurezza - Le caldaie vanno dotate di una valvola di sicurezza

omologata secondo normativa europea UNI EN 12828. La tubazione

di collegamento tra caldaia e valvola di sicurezza non deve essere

intercettabile e in essa non devono essere presenti pompe, rubinetterie

o strozzature. Le valvole di sicurezza devono essere montate in modo

da essere accessibili dal generatore di calore oppure nelle immediate

vicinanze del generatore all’interno del tubo di mandata, non deve esserci

alcun dispositivo d’intercettazione tra generatore di calore e valvola di

sicurezza. La sezione della tubazione di alimentazione non deve essere

inferiore alla sezione d’ingresso della valvola di sicurezza. La perdita di

carico della tubazione di collegamento non deve superare il 3% della

pressione di regolazione della valvola di sicurezza.

- Espansore - Per le caldaie superiori a 300 kW deve essere installato nelle

immediate vicinanze della valvola di sicurezza un espansore con tubazione

di scarico della pressione e di deflusso. La tubazione di scarico deve

espellere verso l’esterno. Il vapore che fuoriesce non deve rappresentare

un pericolo. La tubazione di scarico della valvola di sicurezza deve essere

realizzata in modo tale da non consentire alcun aumento di pressione.

L’estremità visibile della tubazione di scarico dell’acqua deve essere

disposta in modo tale che l’acqua che fuoriesce dalla valvola di sicurezza

possa essere scaricata senza alcun pericolo e in modo visibile.

- Misura alternativa all’espansore - Questa alternativa vale solo per

apparecchiature fino a 300 kW – vedi EN 12828, 4.6.2.. Si può rinunciare

all’espansore e alla conduttura di sfiato se vengono installati un secondo

termostato di sicurezza a riarmo manuale e un secondo pressostato.

Avvertenza: Una caldaia con una temperatura di sicurezza > 110 °C è

sottoposta a sorveglianza conformemente alla normativa sulla sicurezza

di esercizio. I componenti con funzione di sicurezza devono avere un

comportamento fail safe e devono essere ridondanti, di tipo diverso e a

controllo automatico (v. UNI EN 12953).

1

2

Disposizione equipaggiamento tecnico di sicurezza

minimo ......................................................................... 12030

1.1 Disposizione equipaggiamento tecnico di sicurezza minimo

secondo UNI EN 12828 e s.m.i. – riscaldamento diretto,

temperatura di funzionamento fino a 105 °C, temperatura di

spegnimento (STB) fino a 110 °C ................................ 12031

1.2 Disposizione equipaggiamento tecnico di sicurezza minimo

secondo UNI EN 12953-6 e s.m.i. – riscaldamento diretto,

temperatura di spegnimento (STB) > 110 °C ............... 12032

Caldaia con certificato per l’esercizio senza protezione

mancanza d’acqua........................................................ 12034

1 Disposizione equipaggiamento tecnico di sicurezza minimo

Le figure più avanti riportate mostrano esempi schematici della versione

dell’impianto per l’equipaggiamento tecnico di sicurezza secondo

UNI EN 12828 “Impianti di riscaldamento negli edifici - Progettazione dei

sistemi di riscaldamento ad acqua” con temperature di sicurezza fino a

max. 110 °C, e UNI EN 12953-6 “Caldaie a tubi da fumo - Parte 6: Requisiti

per l’apparecchiatura della caldaia“, per temperature di sicurezza oltre i

110 °C.

Quanto esposto si intende senza assunzione di responsabilità e di com-

pletezza.

Per l’esecuzione pratica valgono le relative regole della tecnica. Si

consiglia di eseguire il progetto dell’impianto avvalendosi delle Autorità e

Organo di vigilanza competenti.
