Disposizione equipaggiamento tecnico di sicurezza minimo
PSV
6
5
TI
10
x
LSZ-
A-7
9
T
11
TZ+
A+8
TC
V
17
VK
15 19
LC
4
V
17
LSZ-
A-7
L
x
26
V
17
LIG
25
22
15
27
24
PI
3
PSZ- PSZ+
A-14 A+ 2
V
28
1
PC
P
PSZ-
A-14
23
V
17
V
17
RK
0010003877-001
B
20
15
10 30
V
T
31
T
I
TC

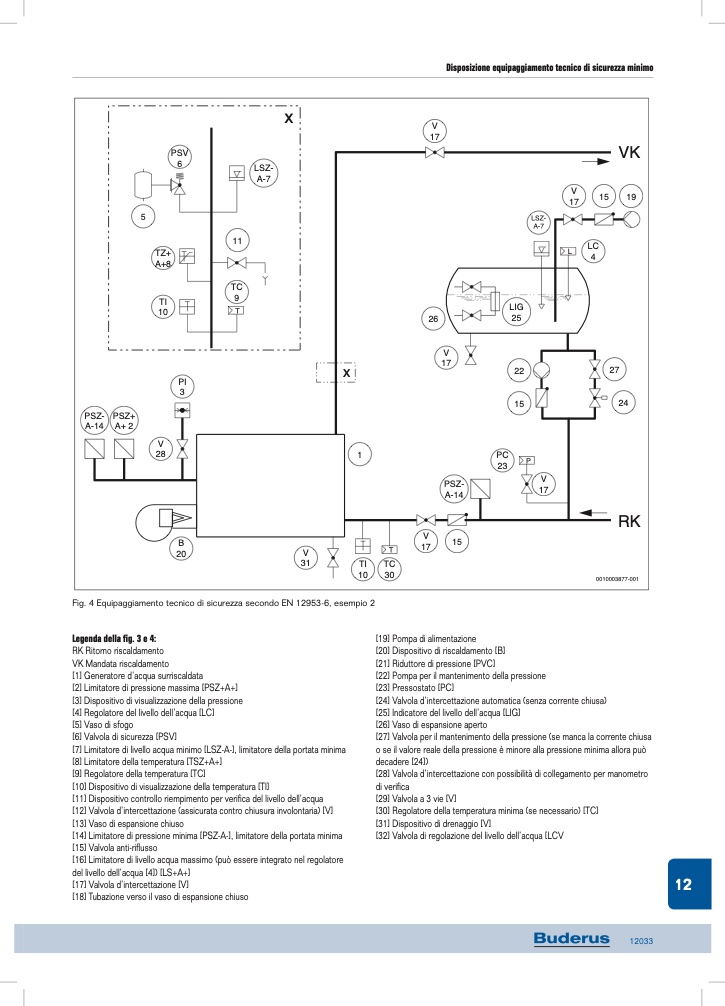

Fig. 4 Equipaggiamento tecnico di sicurezza secondo EN 12953-6, esempio 2
Legenda della fig. 3 e 4:
RK Ritorno riscaldamento
VK Mandata riscaldamento
[1] Generatore d’acqua surriscaldata
[2] Limitatore di pressione massima [PSZ+A+]
[3] Dispositivo di visualizzazione della pressione
[4] Regolatore del livello dell’acqua [LC]
[5] Vaso di sfogo
[6] Valvola di sicurezza [PSV]
[7] Limitatore di livello acqua minimo [LSZ-A-], limitatore della portata minima
[8] Limitatore della temperatura [TSZ+A+]
[9] Regolatore della temperatura [TC]
[10] Dispositivo di visualizzazione della temperatura [TI]
[11] Dispositivo controllo riempimento per verifica del livello dell’acqua
[12] Valvola d’intercettazione (assicurata contro chiusura involontaria) [V]
[13] Vaso di espansione chiuso
[14] Limitatore di pressione minima [PSZ-A-], limitatore della portata minima
[15] Valvola anti-riflusso
[16] Limitatore di livello acqua massimo (può essere integrato nel regolatore
del livello dell’acqua [4]) [LS+A+]
[17] Valvola d’intercettazione [V]
[18] Tubazione verso il vaso di espansione chiuso
[19] Pompa di alimentazione
[20] Dispositivo di riscaldamento [B]
[21] Riduttore di pressione [PVC]
[22] Pompa per il mantenimento della pressione
[23] Pressostato [PC]
[24] Valvola d’intercettazione automatica (senza corrente chiusa)
[25] Indicatore del livello dell’acqua [LIG]
[26] Vaso di espansione aperto
[27] Valvola per il mantenimento della pressione (se manca la corrente chiusa
o se il valore reale della pressione è minore alla pressione minima allora può
decadere [24])
[28] Valvola d’intercettazione con possibilità di collegamento per manometro
di verifica
[29] Valvola a 3 vie [V]
[30] Regolatore della temperatura minima (se necessario) [TC]
[31] Dispositivo di drenaggio [V]
[32] Valvola di regolazione del livello dell’acqua [LCV
