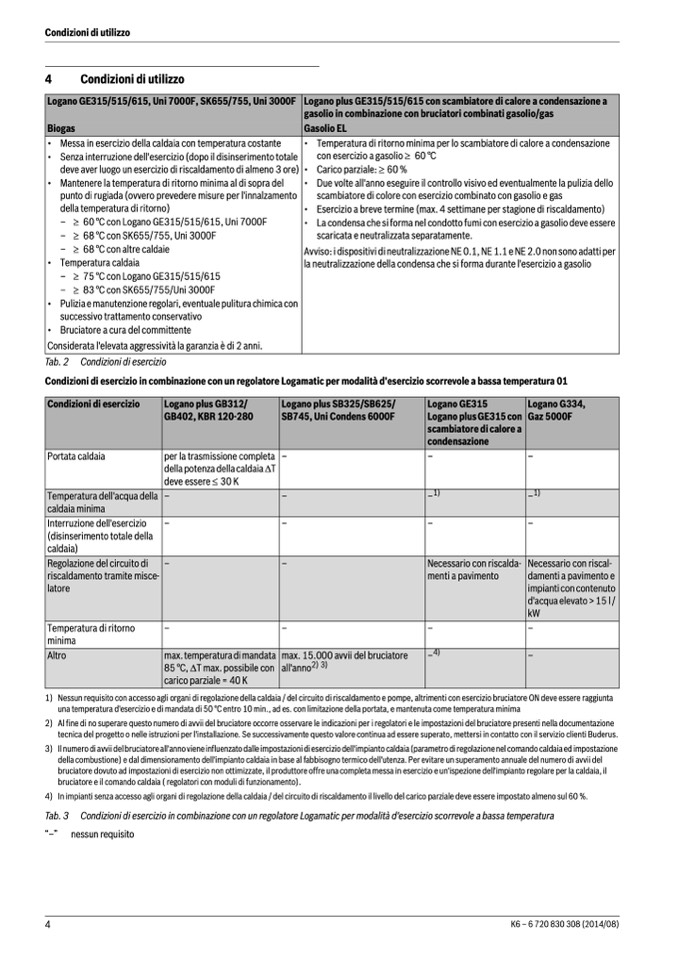

Condizioni di utilizzo

4

Condizioni di utilizzo

Logano GE315/515/615, Uni 7000F, SK655/755, Uni 3000F

Logano plus GE315/515/615 con scambiatore di calore a condensazione a

gasolio in combinazione con bruciatori combinati gasolio/gas

Biogas

Gasolio EL

• Messa in esercizio della caldaia con temperatura costante

• Senza interruzione dell'esercizio (dopo il disinserimento totale

deve aver luogo un esercizio di riscaldamento di almeno 3 ore)

• Mantenere la temperatura di ritorno minima al di sopra del

punto di rugiada (ovvero prevedere misure per l'innalzamento

della temperatura di ritorno)

–

 60 °C con Logano GE315/515/615, Uni 7000F

–

 68 °C con SK655/755, Uni 3000F

–

 68 °C con altre caldaie

• Temperatura caldaia

–

 75 °C con Logano GE315/515/615

–

 83 °C con SK655/755/Uni 3000F

• Pulizia e manutenzione regolari, eventuale pulitura chimica con

successivo trattamento conservativo

• Bruciatore a cura del committente

Considerata l'elevata aggressività la garanzia è di 2 anni.

• Temperatura di ritorno minima per lo scambiatore di calore a condensazione

con esercizio a gasolio

 60 °C

• Carico parziale:

60 %

• Due volte all'anno eseguire il controllo visivo ed eventualmente la pulizia dello

scambiatore di colore con esercizio combinato con gasolio e gas

• Esercizio a breve termine (max. 4 settimane per stagione di riscaldamento)

• La condensa che si forma nel condotto fumi con esercizio a gasolio deve essere

scaricata e neutralizzata separatamente.

Avviso: i dispositivi di neutralizzazione NE 0.1, NE 1.1 e NE 2.0 non sono adatti per

la neutralizzazione della condensa che si forma durante l'esercizio a gasolio

Tab. 2 Condizioni di esercizio

Condizioni di esercizio in combinazione con un regolatore Logamatic per modalità d'esercizio scorrevole a bassa temperatura 01

Condizioni di esercizio

Logano plus GB312/

GB402, KBR 120-280

Logano plus SB325/SB625/

SB745, Uni Condens 6000F

Logano GE315

Logano plus GE315 con

scambiatore di calore a

condensazione

Logano G334,

Gaz 5000F

Portata caldaia

per la trasmissione completa

della potenza della caldaia

T

deve essere

30 K

–

–

–

Temperatura dell'acqua della

caldaia minima

–

–

–1)

–1)

Interruzione dell'esercizio

(disinserimento totale della

caldaia)

–

–

–

–

Regolazione del circuito di

riscaldamento tramite misce-

latore

–

–

Necessario con riscalda-

menti a pavimento

Necessario con riscal-

damenti a pavimento e

impianti con contenuto

d'acqua elevato > 15 l /

kW

Temperatura di ritorno

minima

–

–

–

–

Altro

max. temperatura di mandata

85 °C,

T max. possibile con

carico parziale = 40 K

max. 15.000 avvii del bruciatore

all'anno2) 3)

–4)

–

1) Nessun requisito con accesso agli organi di regolazione della caldaia / del circuito di riscaldamento e pompe, altrimenti con esercizio bruciatore ON deve essere raggiunta

una temperatura d'esercizio e di mandata di 50 °C entro 10 min., ad es. con limitazione della portata, e mantenuta come temperatura minima

2) Al fine di no superare questo numero di avvii del bruciatore occorre osservare le indicazioni per i regolatori e le impostazioni del bruciatore presenti nella documentazione

tecnica del progetto o nelle istruzioni per l'installazione. Se successivamente questo valore continua ad essere superato, mettersi in contatto con il servizio clienti Buderus.

3) Il numero di avvii del bruciatore all'anno viene influenzato dalle impostazioni di esercizio dell'impianto caldaia (parametro di regolazione nel comando caldaia ed impostazione

della combustione) e dal dimensionamento dell'impianto caldaia in base al fabbisogno termico dell'utenza. Per evitare un superamento annuale del numero di avvii del

bruciatore dovuto ad impostazioni di esercizio non ottimizzate, il produttore offre una completa messa in esercizio e un'ispezione dell'impianto regolare per la caldaia, il

bruciatore e il comando caldaia ( regolatori con moduli di funzionamento).

4) In impianti senza accesso agli organi di regolazione della caldaia / del circuito di riscaldamento il livello del carico parziale deve essere impostato almeno sul 60 %.

Tab. 3

“–”

Condizioni di esercizio in combinazione con un regolatore Logamatic per modalità d'esercizio scorrevole a bassa temperatura

nessun requisito

4

K6 – 6 720 830 308 (2014/08)
