EBARA Pumps Europe

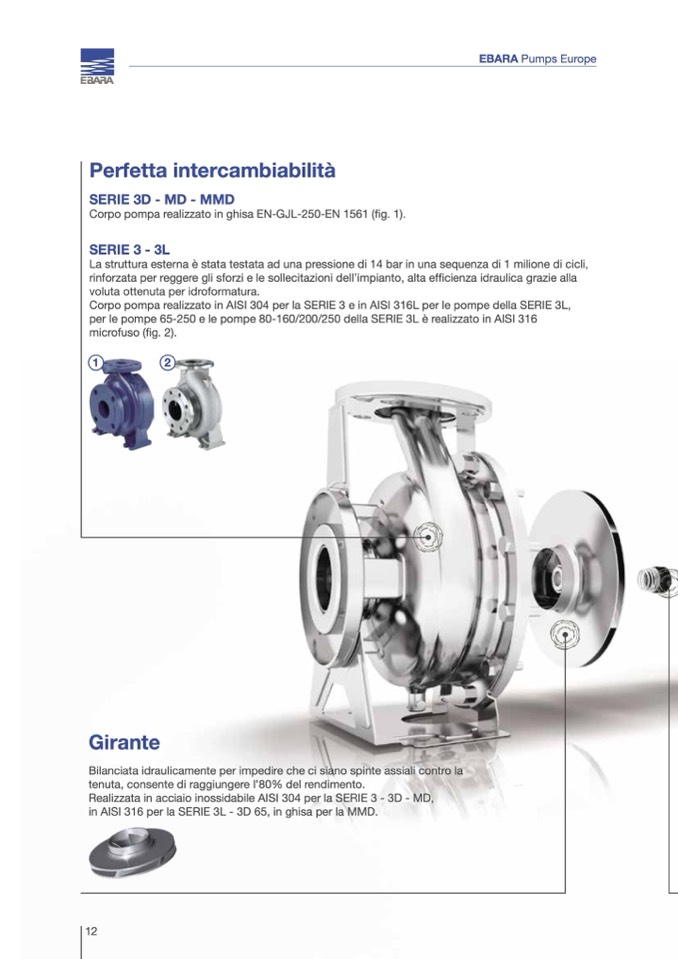

Perfetta intercambiabilità

SERIE 3D - MD - MMD

Corpo pompa realizzato in ghisa EN-GJL-250-EN 1561 (fig. 1).

SERIE 3 - 3L

La struttura esterna è stata testata ad una pressione di 14 bar in una sequenza di 1 milione di cicli,

rinforzata per reggere gli sforzi e le sollecitazioni dell’impianto, alta efficienza idraulica grazie alla

voluta ottenuta per idroformatura.

Corpo pompa realizzato in AISI 304 per la SERIE 3 e in AISI 316L per le pompe della SERIE 3L,

per le pompe 65-250 e le pompe 80-160/200/250 della SERIE 3L è realizzato in AISI 316

microfuso (fig. 2).

1

2

Girante

Bilanciata idraulicamente per impedire che ci siano spinte assiali contro la

tenuta, consente di raggiungere l’80% del rendimento.

Realizzata in acciaio inossidabile AISI 304 per la SERIE 3 - 3D - MD,

in AISI 316 per la SERIE 3L - 3D 65, in ghisa per la MMD.

12
