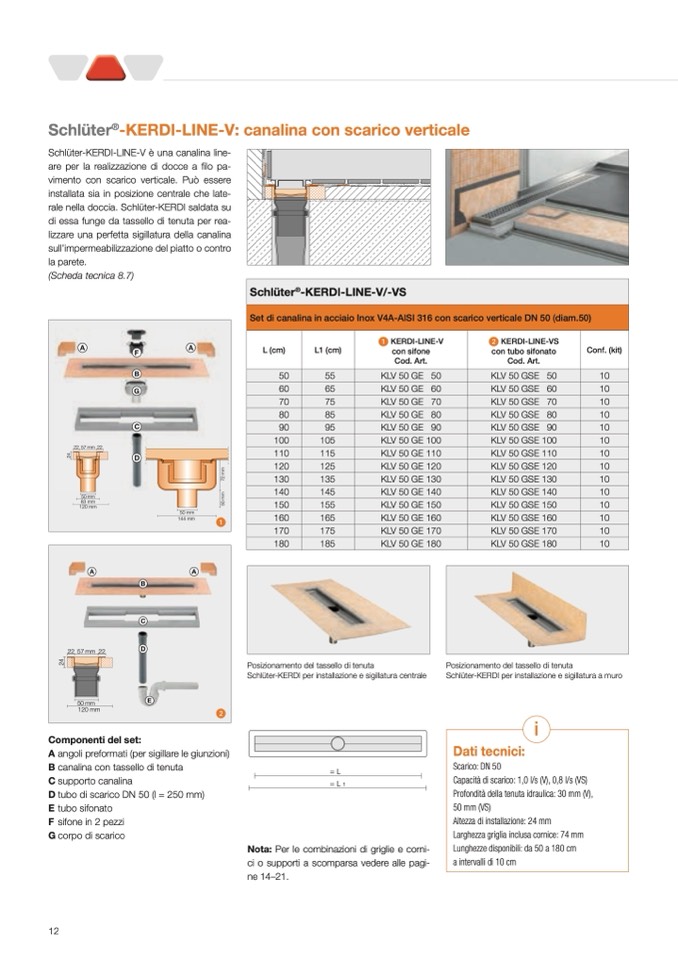

Schlüter
®
-KERDI-LINE-V: canalina con scarico verticale
Schlüter-KERDI-LINE-V è una canalina line-
are per la realizzazione di docce a filo pa-
vimento con scarico verticale. Può essere
installata sia in posizione centrale che late-
rale nella doccia. Schlüter-KERDI saldata su
di essa funge da tassello di tenuta per rea-
lizzare una perfetta sigillatura della canalina
sull’impermeabilizzazione del piatto o contro
la parete.
(Scheda tecnica 8.7)
A
F
A
Schlüter
®
-KERDI-LINE-V/-VS
Set di canalina in acciaio Inox V4A-AISI 316 con scarico verticale DN 50 (diam.50)
22 57mm 22
50 mm
83 mm
120 mm
B
G
C
D
KLV 50 GE
KLV 50 GE
KLV 50 GE
KLV 50 GE
KLV 50 GE
KLV 50 GE
KLV 50 GE
KLV 50 GE
KLV 50 GE
KLV 50 GE
KLV 50 GE
KLV 50 GE
KLV 50 GE
KLV 50 GE
50
60
70
80
90
100
110
120
130
140
150
160
170
180
22 57mm 22
50 mm
120 mm
C
D
E
Posizionamento del tassello di tenuta
Schlüter-KERDI per installazione e sigillatura centrale
=L
=L 1
Nota: Per le combinazioni di griglie e corni-
ci o supporti a scomparsa vedere alle pagi-
ne 14–21.
Posizionamento del tassello di tenuta
Schlüter-KERDI per installazione e sigillatura a muro
i
Dati tecnici:
Scarico: DN 50
Capacità di scarico: 1,0 l/s (V), 0,8 l/s (VS)
Profondità della tenuta idraulica: 30 mm (V),
50 mm (VS)
Altezza di installazione: 24 mm
Larghezza griglia inclusa cornice: 74 mm
Lunghezze disponibili: da 50 a 180 cm
a intervalli di 10 cm
A
A
B
Componenti del set:
A angoli preformati (per sigillare le giunzioni)
B canalina con tassello di tenuta
C supporto canalina
D tubo di scarico DN 50 (l = 250 mm)
E tubo sifonato
F sifone in 2 pezzi
G corpo di scarico
12
50 mm
144 mm
L (cm)
L1 (cm)
50
55
60
65
70
75
80
85
90
95
100
105
110
115
120
125
130
135
140
145
150
155
160
165
170
175
180
185
KERDI-LINE-V
con sifone
Cod. Art.
KERDI-LINE-VS
con tubo sifonato
Cod. Art.
KLV 50 GSE 50
KLV 50 GSE 60
KLV 50 GSE 70
KLV 50 GSE 80
KLV 50 GSE 90
KLV 50 GSE 100
KLV 50 GSE 110
KLV 50 GSE 120
KLV 50 GSE 130
KLV 50 GSE 140
KLV 50 GSE 150
KLV 50 GSE 160
KLV 50 GSE 170
KLV 50 GSE 180
Conf. (kit)
10
10
10
10
10
10
10
10
10
10
10
10
10
10
2
4
5
0
m
m
7
2
m
m
2
4
