A
22 57mm 22
50 mm
120 mm
A

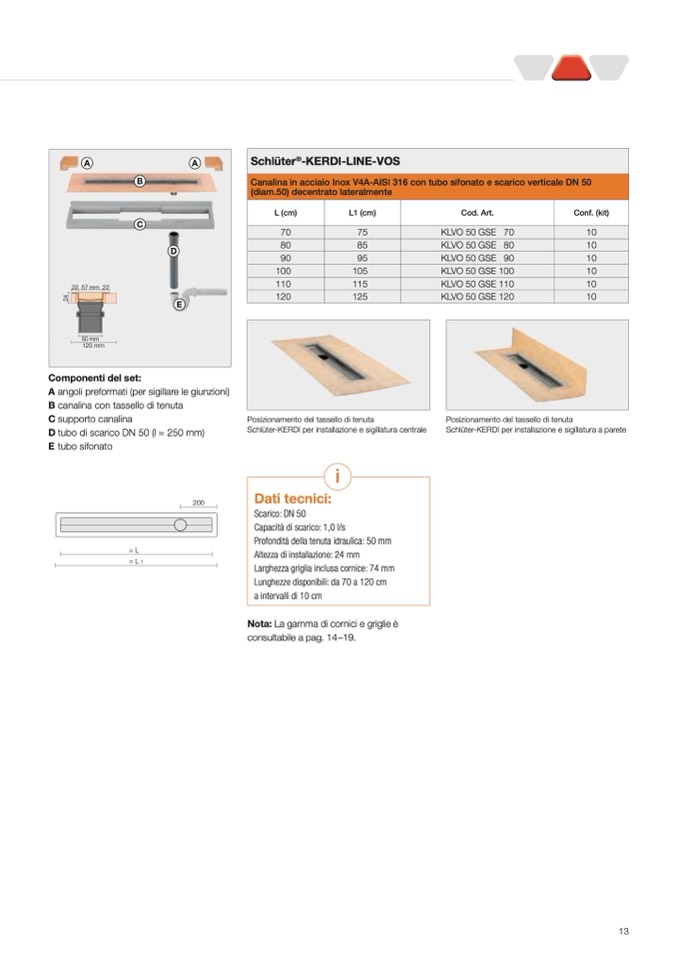

Schlüter
®
-KERDI-LINE-VOS
Canalina in acciaio Inox V4A-AISI 316 con tubo sifonato e scarico verticale DN 50
(diam.50) decentrato lateralmente
B
C
D
E
L (cm)
70
80
90
100
110
120
L1 (cm)
75
85
95
105
115
125
Cod. Art.
KLVO 50 GSE
KLVO 50 GSE
KLVO 50 GSE
KLVO 50 GSE
KLVO 50 GSE
KLVO 50 GSE
Conf. (kit)
70
10
80
10
90
10
100
10
110
10
120
10
2
4
Componenti del set:
A angoli preformati (per sigillare le giunzioni)
B canalina con tassello di tenuta
C supporto canalina
D tubo di scarico DN 50 (l = 250 mm)
E tubo sifonato
Posizionamento del tassello di tenuta
Schlüter-KERDI per installazione e sigillatura centrale
Posizionamento del
Schlüter-KERDI per
tassello di tenuta
installazione e sigillatura a parete
=L
=L 1
200
i
Dati tecnici:
Scarico: DN 50
Capacità di scarico: 1,0 l/s
Profondità della tenuta idraulica: 50 mm
Altezza di installazione: 24 mm
Larghezza griglia inclusa cornice: 74 mm
Lunghezze disponibili: da 70 a 120 cm
a intervalli di 10 cm
Nota: La gamma di cornici e griglie è
consultabile a pag. 14–19.
