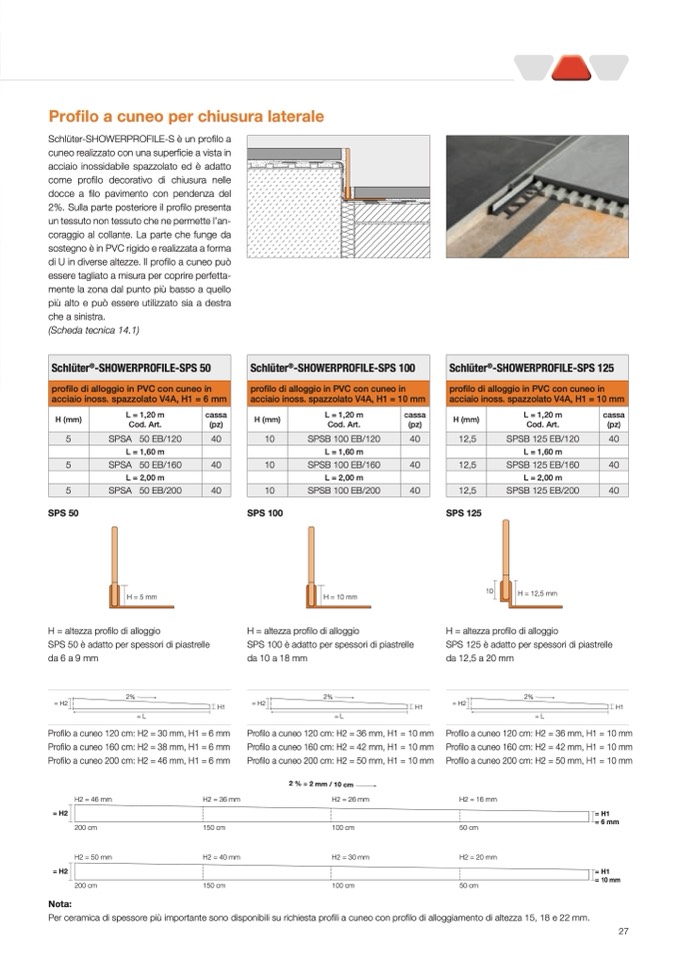

Profilo a cuneo per chiusura laterale

Schlüter-SHOWERPROFILE-S è un profilo a

cuneo realizzato con una superficie a vista in

acciaio inossidabile spazzolato ed è adatto

come profilo decorativo di chiusura nelle

docce a filo pavimento con pendenza del

2%. Sulla parte posteriore il profilo presenta

un tessuto non tessuto che ne permette l’an-

coraggio al collante. La parte che funge da

sostegno è in PVC rigido e realizzata a forma

di U in diverse altezze. Il profilo a cuneo può

essere tagliato a misura per coprire perfetta-

mente la zona dal punto più basso a quello

più alto e può essere utilizzato sia a destra

che a sinistra.

(Scheda tecnica 14.1)

Schlüter

®

-SHOWERPROFILE-SPS 50

profilo di alloggio in PVC con cuneo in

acciaio inoss. spazzolato V4A, H1 = 6 mm

Schlüter

®

-SHOWERPROFILE-SPS 100

profilo di alloggio in PVC con cuneo in

acciaio inoss. spazzolato V4A, H1 = 10 mm

Schlüter

®

-SHOWERPROFILE-SPS 125

profilo di alloggio in PVC con cuneo in

acciaio inoss. spazzolato V4A, H1 = 10 mm

H (mm)

5

5

5

SPS 50

L = 1,20 m

Cod. Art.

SPSA 50 EB/120

L = 1,60 m

SPSA 50 EB/160

L = 2,00 m

SPSA 50 EB/200

H = 5 mm

cassa

(pz)

40

40

40

H (mm)

10

10

10

SPS 100

L = 1,20 m

Cod. Art.

SPSB 100 EB/120

L = 1,60 m

SPSB 100 EB/160

L = 2,00 m

SPSB 100 EB/200

H = 10 mm

cassa

(pz)

40

40

40

H (mm)

12,5

12,5

12,5

SPS 125

L = 1,20 m

cassa

Cod. Art.

(pz)

SPSB 125 EB/120

40

L = 1,60 m

SPSB 125 EB/160

40

L = 2,00 m

SPSB 125 EB/200

40

H = 12,5 mm

H = altezza profilo di alloggio

SPS 50 è adatto per spessori di piastrelle

da 6 a 9 mm

H = altezza profilo di alloggio

SPS 100 è adatto per spessori di piastrelle

da 10 a 18 mm

H = altezza profilo di alloggio

SPS 125 è adatto per spessori di piastrelle

da 12,5 a 20 mm

= H2

= H2

=L

= L

= L

Profilo a cuneo 120 cm: H2 = 30 mm, H1 = 6 mm

Profilo a cuneo 160 cm: H2 = 38 mm, H1 = 6 mm

Profilo a cuneo 200 cm: H2 = 46 mm, H1 = 6 mm

Profilo a cuneo 120 cm: H2 = 36 mm, H1 = 10 mm

Profilo a cuneo 160 cm: H2 = 42 mm, H1 = 10 mm

Profilo a cuneo 200 cm: H2 = 50 mm, H1 = 10 mm

H2 = 46 mm

= H2

= H2

200 cm

H2 = 36 mm

150 cm

H2 = 40 mm

150 cm

H2 = 16 mm

50 cm

H2 = 20 mm

50 cm

= H1

= 6 mm

= H1

= 10 mm

Nota:

200 cm

H2 = 50 mm

H1

H1

Profilo a cuneo 120 cm: H2 = 36 mm, H1 = 10 mm

Profilo a cuneo 160 cm: H2 = 42 mm, H1 = 10 mm

Profilo a cuneo 200 cm: H2 = 50 mm, H1 = 10 mm

H2 = 26 mm

100 cm

H2 = 30 mm

100 cm

= H2

H1

Per ceramica di spessore più importante sono disponibili su richiesta profili a cuneo con profilo di alloggiamento di altezza 15, 18 e 22 mm.

10

2%

2%

2%

2 % = 2 mm / 10 cm
