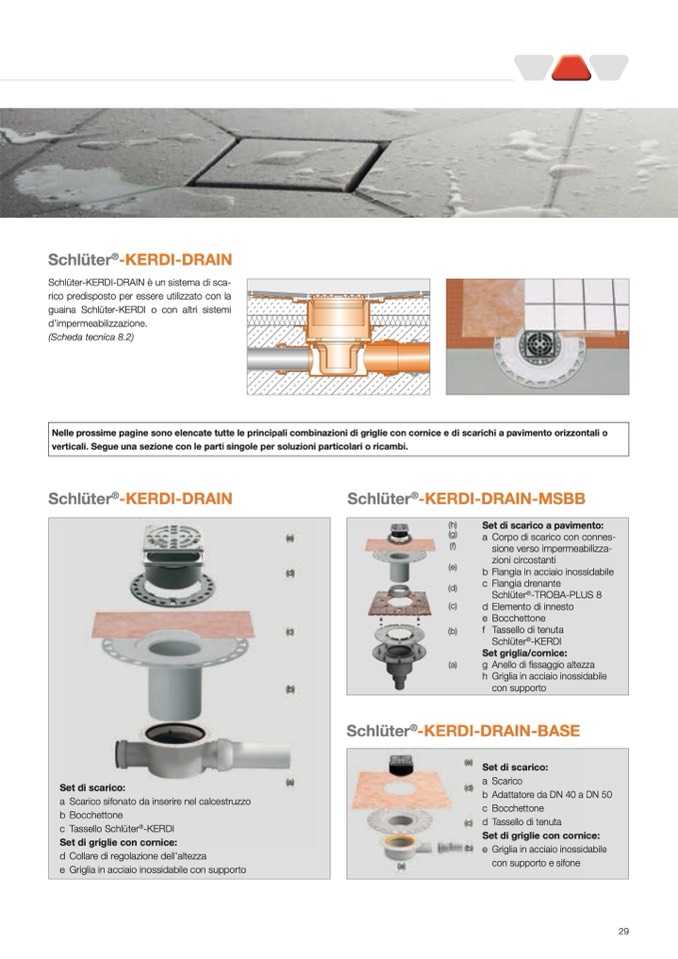

Schlüter

®

-KERDI-DRAIN

Schlüter-KERDI-DRAIN è un sistema di sca-

rico predisposto per essere utilizzato con la

guaina Schlüter-KERDI o con altri sistemi

d’impermeabilizzazione.

(Scheda tecnica 8.2)

Nelle prossime pagine sono elencate tutte le principali combinazioni di griglie con cornice e di scarichi a pavimento orizzontali o

verticali. Segue una sezione con le parti singole per soluzioni particolari o ricambi.

Schlüter

®

-KERDI-DRAIN

Schlüter

®

-KERDI-DRAIN-MSBB

(h)

Set di scarico a pavimento:

(g)

(f)

(e)

(d)

Set di scarico:

a Scarico sifonato da inserire nel calcestruzzo

b Bocchettone

c Tassello Schlüter

®

-KERDI

Set di griglie con cornice:

d Collare di regolazione dell’altezza

e Griglia in acciaio inossidabile con supporto

Set griglia/cornice:

(a)

g Anello di fissaggio altezza

h Griglia in acciaio inossidabile

con supporto

Schlüter

®

-KERDI-DRAIN-BASE

Set di scarico:

a Scarico

b Adattatore da DN 40 a DN 50

c Bocchettone

d Tassello di tenuta

Set di griglie con cornice:

e Griglia in acciaio inossidabile

con supporto e sifone

a Corpo di scarico con connes-

sione verso impermeabilizza-

zioni circostanti

b Flangia in acciaio inossidabile

c Flangia drenante

Schlüter

®

-TROBA-PLUS 8

(c)

d

e Bocchettone

(b)

f

Tassello di tenuta

Schlüter

®

-KERDI

Elemento di innesto

29
