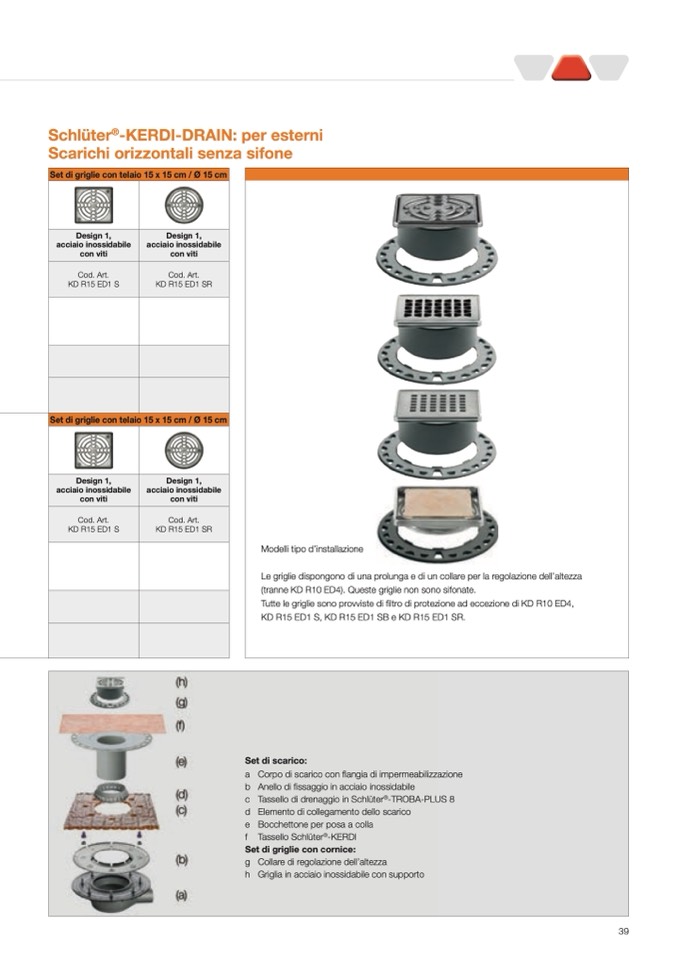

Modelli tipo d’installazione

Le griglie dispongono di una prolunga e di un collare per la regolazione dell’altezza

(tranne KD R10 ED4). Queste griglie non sono sifonate.

Tutte le griglie sono provviste di filtro di protezione ad eccezione di KD R10 ED4,

KD R15 ED1 S, KD R15 ED1 SB e KD R15 ED1 SR.

Set di griglie con telaio 15 x 15 cm / Ø 15 cm

Design 1,

acciaio inossidabile

con viti

Design 1,

acciaio inossidabile

con viti

Cod. Art.

KD R15 ED1 S

Cod. Art.

KD R15 ED1 SR

Set di griglie con telaio 15 x 15 cm / Ø 15 cm

Design 1,

acciaio inossidabile

con viti

Design 1,

acciaio inossidabile

con viti

Cod. Art.

KD R15 ED1 S

Cod. Art.

KD R15 ED1 SR

Set di scarico:

a Corpo di scarico con flangia di impermeabilizzazione

b Anello di fissaggio in acciaio inossidabile

c Tassello di drenaggio in Schlüter

®

-TROBA-PLUS 8

d Elemento di collegamento dello scarico

e Bocchettone per posa a colla

f Tassello Schlüter

®

-KERDI

Set di griglie con cornice:

g Collare di regolazione dell’altezza

h Griglia in acciaio inossidabile con supporto

Schlüter

®

-KERDI-DRAIN: per esterni

Scarichi orizzontali senza sifone
