VMC

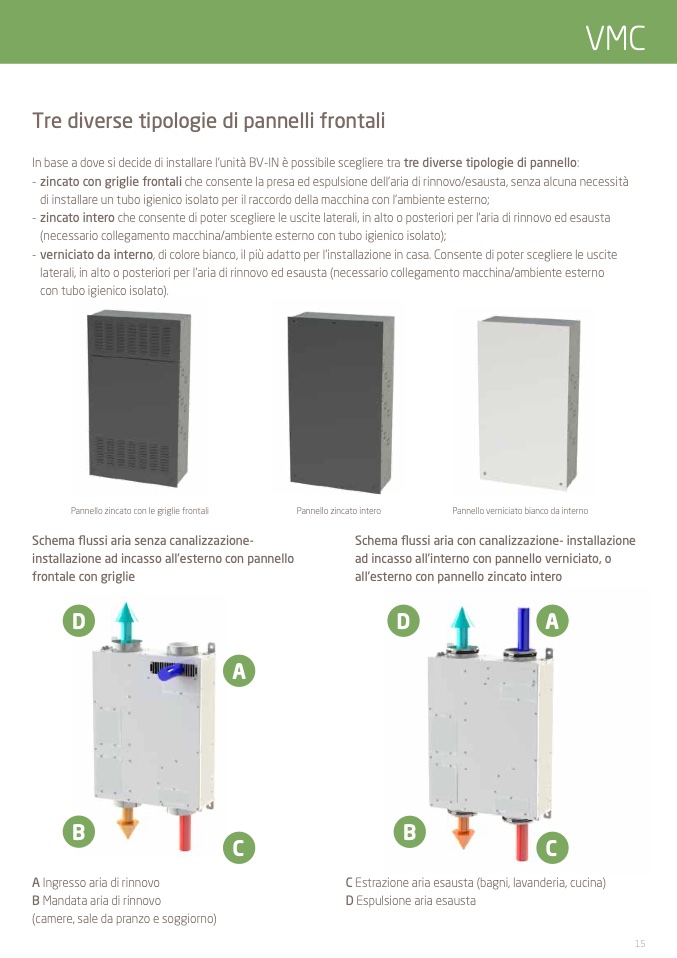

Tre diverse tipologie di pannelli frontali

In base a dove si decide di installare l’unità BV-IN è possibile scegliere tra tre diverse tipologie di pannello:

- zincato con griglie frontali che consente la presa ed espulsione dell’aria di rinnovo/esausta, senza alcuna necessità

di installare un tubo igienico isolato per il raccordo della macchina con l’ambiente esterno;

- zincato intero che consente di poter scegliere le uscite laterali, in alto o posteriori per l’aria di rinnovo ed esausta

(necessario collegamento macchina/ambiente esterno con tubo igienico isolato);

- verniciato da interno, di colore bianco, il più adatto per l’installazione in casa. Consente di poter scegliere le uscite

laterali, in alto o posteriori per l’aria di rinnovo ed esausta (necessario collegamento macchina/ambiente esterno

con tubo igienico isolato).

Pannello zincato con le griglie frontali

Schema flussi aria senza canalizzazione-

installazione ad incasso all’esterno con pannello

frontale con griglie

Pannello zincato intero

Pannello verniciato bianco da interno

Schema flussi aria con canalizzazione- installazione

ad incasso all’interno con pannello verniciato, o

all’esterno con pannello zincato intero

D

D

A

A

B

C

B

C

A Ingresso aria di rinnovo

C Estrazione aria esausta (bagni, lavanderia, cucina)

B Mandata aria di rinnovo

D Espulsione aria esausta

(camere, sale da pranzo e soggiorno)
