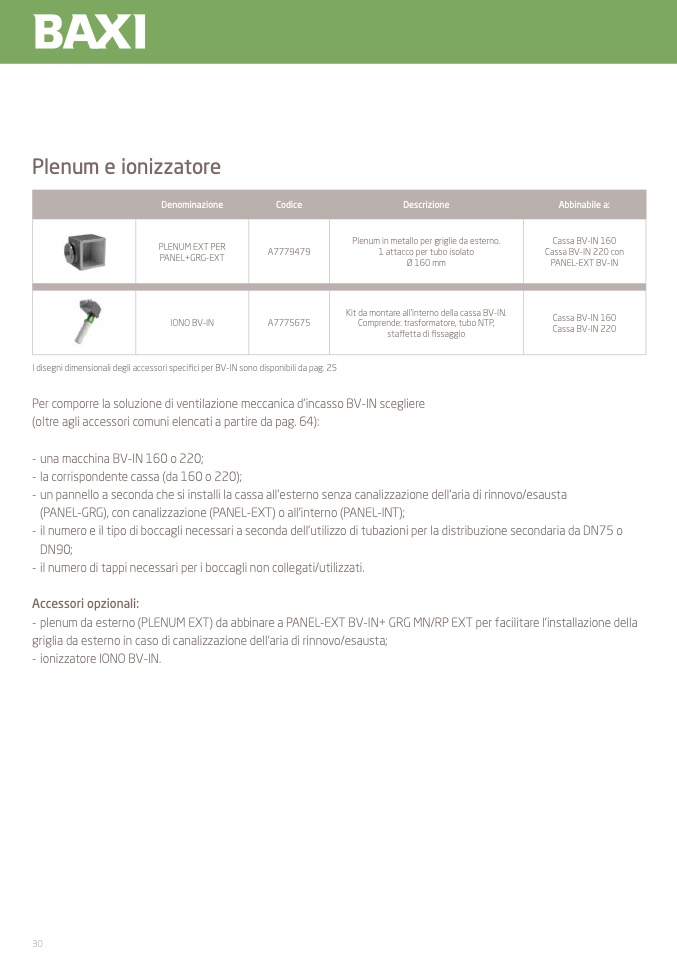

Plenum e ionizzatore

I disegni dimensionali degli accessori specifici per BV-IN sono disponibili da pag. 25

Per comporre la soluzione di ventilazione meccanica d’incasso BV-IN scegliere

(oltre agli accessori comuni elencati a partire da pag. 64):

- una macchina BV-IN 160 o 220;

- la corrispondente cassa (da 160 o 220);

- un pannello a seconda che si installi la cassa all’esterno senza canalizzazione dell’aria di rinnovo/esausta

(PANEL-GRG), con canalizzazione (PANEL-EXT) o all’interno (PANEL-INT);

- il numero e il tipo di boccagli necessari a seconda dell’utilizzo di tubazioni per la distribuzione secondaria da DN75 o

DN90;

- il numero di tappi necessari per i boccagli non collegati/utilizzati.

Accessori opzionali:

- plenum da esterno (PLENUM EXT) da abbinare a PANEL-EXT BV-IN+ GRG MN/RP EXT per facilitare l’installazione della

griglia da esterno in caso di canalizzazione dell’aria di rinnovo/esausta;

- ionizzatore IONO BV-IN.

Denominazione

Codice

Descrizione

Abbinabile a:

PLENUM EXT PER

PANEL+GRG-EXT

A7779479

Plenum in metallo per griglie da esterno.

1 attacco per tubo isolato

Ø 160 mm

Cassa BV-IN 160

Cassa BV-IN 220 con

PANEL-EXT BV-IN

IONO BV-IN

A7775675

Kit da montare all’interno della cassa BV-IN.

Comprende: trasformatore, tubo NTP,

staffetta di fissaggio

Cassa BV-IN 160

Cassa BV-IN 220

30
