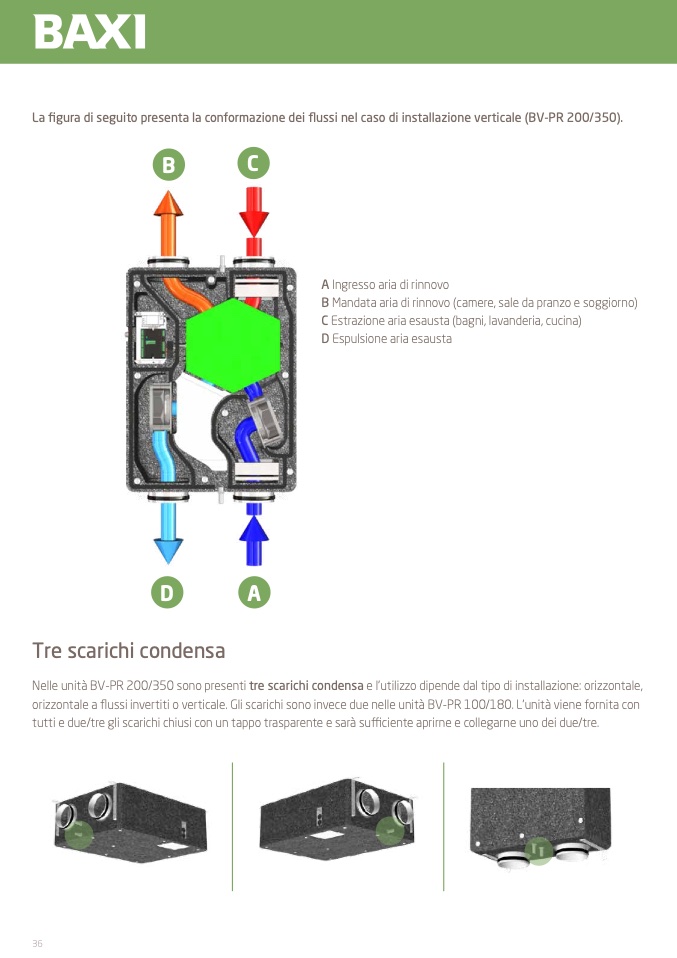

La figura di seguito presenta la conformazione dei flussi nel caso di installazione verticale (BV-PR 200/350).

C

D

A

Tre scarichi condensa

B

A Ingresso aria di rinnovo

B Mandata aria di rinnovo (camere, sale da pranzo e soggiorno)

C Estrazione aria esausta (bagni, lavanderia, cucina)

D Espulsione aria esausta

Nelle unità BV-PR 200/350 sono presenti tre scarichi condensa e l’utilizzo dipende dal tipo di installazione: orizzontale,

orizzontale a flussi invertiti o verticale. Gli scarichi sono invece due nelle unità BV-PR 100/180. L’unità viene fornita con

tutti e due/tre gli scarichi chiusi con un tappo trasparente e sarà sufficiente aprirne e collegarne uno dei due/tre.
