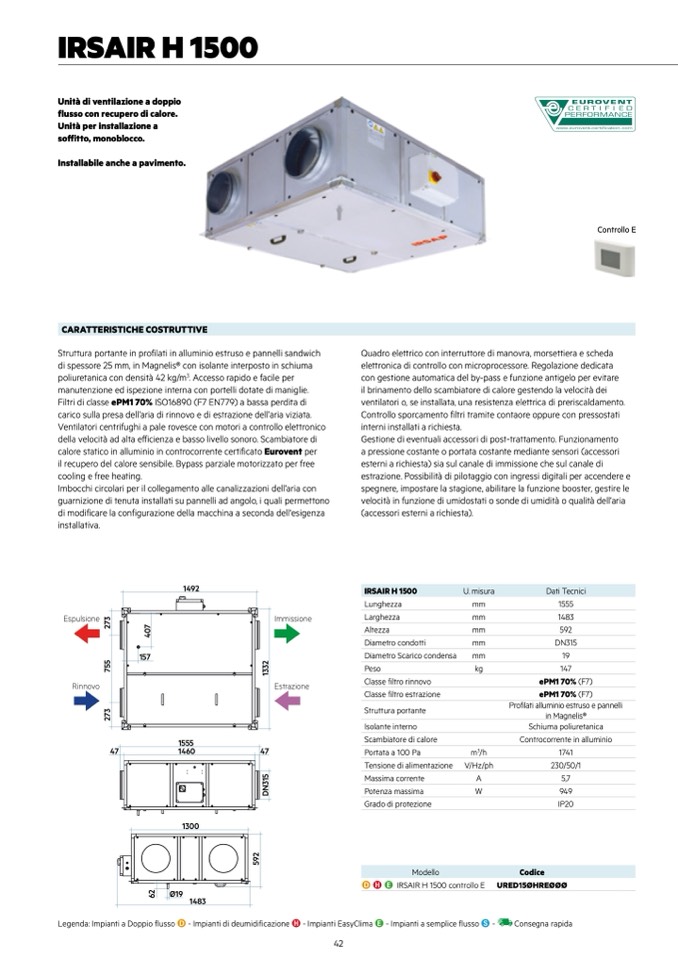

IRSAIR H 1500

Unità di ventilazione a doppio

flusso con recupero di calore.

Unità per installazione a

soffitto, monoblocco.

Installabile anche a pavimento.

CARATTERISTICHE COSTRUTTIVE

Struttura portante in profilati in alluminio estruso e pannelli sandwich

di spessore 25 mm, in Magnelis® con isolante interposto in schiuma

poliuretanica con densità 42 kg/m

3

. Accesso rapido e facile per

manutenzione ed ispezione interna con portelli dotate di maniglie.

Filtri di classe ePM1 70% ISO16890 (F7 EN779) a bassa perdita di

carico sulla presa dell’aria di rinnovo e di estrazione dell’aria viziata.

Ventilatori centrifughi a pale rovesce con motori a controllo elettronico

della velocità ad alta efficienza e basso livello sonoro. Scambiatore di

calore statico in alluminio in controcorrente certificato Eurovent per

il recupero del calore sensibile. Bypass parziale motorizzato per free

cooling e free heating.

Imbocchi circolari per il collegamento alle canalizzazioni dell’aria con

guarnizione di tenuta installati su pannelli ad angolo, i quali permettono

di modificare la configurazione della macchina a seconda dell'esigenza

installativa.

Controllo E

Quadro elettrico con interruttore di manovra, morsettiera e scheda

elettronica di controllo con microprocessore. Regolazione dedicata

con gestione automatica del by-pass e funzione antigelo per evitare

il brinamento dello scambiatore di calore gestendo la velocità dei

ventilatori o, se installata, una resistenza elettrica di preriscaldamento.

Controllo sporcamento filtri tramite contaore oppure con pressostati

interni installati a richiesta.

Gestione di eventuali accessori di post-trattamento. Funzionamento

a pressione costante o portata costante mediante sensori (accessori

esterni a richiesta) sia sul canale di immissione che sul canale di

estrazione. Possibilità di pilotaggio con ingressi digitali per accendere e

spegnere, impostare la stagione, abilitare la funzione booster, gestire le

velocità in funzione di umidostati o sonde di umidità o qualità dell’aria

(accessori esterni a richiesta).

1492

Espulsione

3

7

2

7

0

4

Immissione

Estrazione

IRSAIR H 1500

Lunghezza

Larghezza

Altezza

Diametro condotti

Diametro Scarico condensa

Peso

Classe filtro rinnovo

Classe filtro estrazione

Struttura portante

Isolante interno

Scambiatore di calore

Portata a 100 Pa

Tensione di alimentazione

Massima corrente

Potenza massima

Grado di protezione

U. misura

mm

mm

mm

mm

mm

kg

m

3

/h

V/Hz/ph

A

W

Dati Tecnici

1555

1483

592

DN315

19

147

ePM1 70% (F7)

ePM1 70% (F7)

Profilati alluminio estruso e pannelli

in Magnelis®

Schiuma poliuretanica

Controcorrente in alluminio

1741

230/50/1

5,7

949

IP20

Codice

URED15ØHREØØØ

Consegna rapida

Rinnovo

47

157

5

7

2

3

1

3

7

2

1555

1460

1300

2

6

Ø19

1483

47

5

1

3

N

D

2

9

5

Modello

D H E IRSAIR H 1500 controllo E

Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S -
