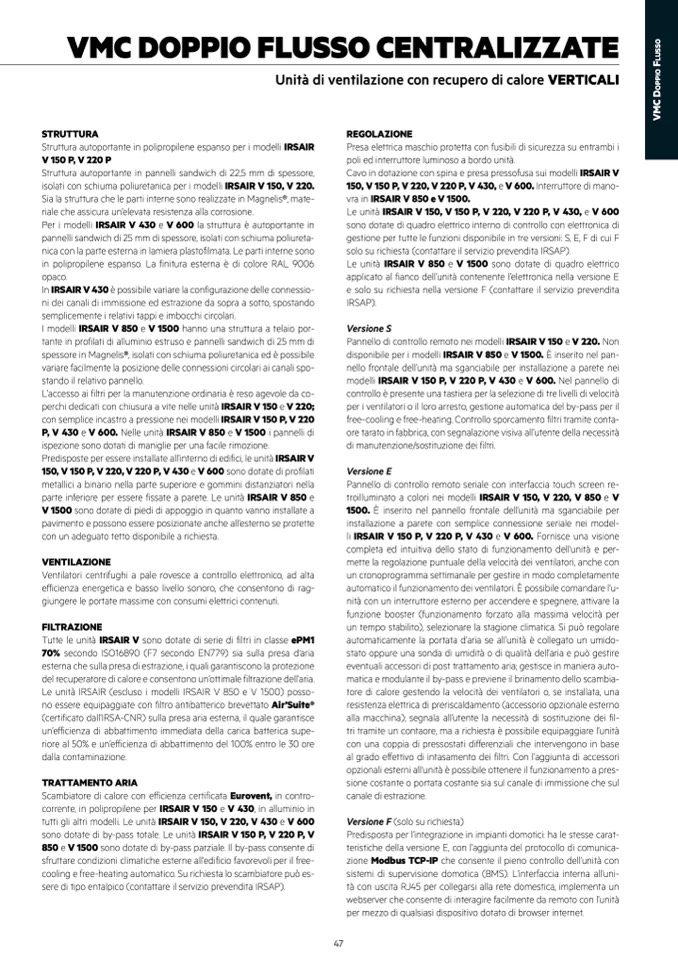

VMC DOPPIO FLUSSO CENTRALIZZATE

Unità di ventilazione con recupero di calore VERTICALI

STRUTTURA

Struttura autoportante in polipropilene espanso per i modelli IRSAIR

V 150 P, V 220 P

Struttura autoportante in pannelli sandwich di 22,5 mm di spessore,

isolati con schiuma poliuretanica per i modelli IRSAIR V 150, V 220.

Sia la struttura che le parti interne sono realizzate in Magnelis®, mate-

riale che assicura un’elevata resistenza alla corrosione.

Per i modelli IRSAIR V 430 e V 600 la struttura è autoportante in

pannelli sandwich di 25 mm di spessore, isolati con schiuma poliureta-

nica con la parte esterna in lamiera plastofilmata. Le parti interne sono

in polipropilene espanso. La finitura esterna è di colore RAL 9006

opaco.

In IRSAIR V 430 è possibile variare la configurazione delle connessio-

ni dei canali di immissione ed estrazione da sopra a sotto, spostando

semplicemente i relativi tappi e imbocchi circolari.

I modelli IRSAIR V 850 e V 1500 hanno una struttura a telaio por-

tante in profilati di alluminio estruso e pannelli sandwich di 25 mm di

spessore in Magnelis®, isolati con schiuma poliuretanica ed è possibile

variare facilmente la posizione delle connessioni circolari ai canali spo-

stando il relativo pannello.

L’accesso ai filtri per la manutenzione ordinaria è reso agevole da co-

perchi dedicati con chiusura a vite nelle unità IRSAIR V 150 e V 220;

con semplice incastro a pressione nei modelli IRSAIR V 150 P, V 220

P, V 430 e V 600. Nelle unità IRSAIR V 850 e V 1500 i pannelli di

ispezione sono dotati di maniglie per una facile rimozione.

Predisposte per essere installate all’interno di edifici, le unità IRSAIR V

150, V 150 P, V 220, V 220 P, V 430 e V 600 sono dotate di profilati

metallici a binario nella parte superiore e gommini distanziatori nella

parte inferiore per essere fissate a parete. Le unità IRSAIR V 850 e

V 1500 sono dotate di piedi di appoggio in quanto vanno installate a

pavimento e possono essere posizionate anche all’esterno se protette

con un adeguato tetto disponibile a richiesta.

VENTILAZIONE

Ventilatori centrifughi a pale rovesce a controllo elettronico, ad alta

efficienza energetica e basso livello sonoro, che consentono di rag-

giungere le portate massime con consumi elettrici contenuti.

FILTRAZIONE

Tutte le unità IRSAIR V sono dotate di serie di filtri in classe ePM1

70% secondo ISO16890 (F7 secondo EN779) sia sulla presa d'aria

esterna che sulla presa di estrazione, i quali garantiscono la protezione

del recuperatore di calore e consentono un’ottimale filtrazione dell’aria.

Le unità IRSAIR (escluso i modelli IRSAIR V 850 e V 1500) posso-

no essere equipaggiate con filtro antibatterico brevettato Air’Suite®

(certificato dall’IRSA-CNR) sulla presa aria esterna, il quale garantisce

un’efficienza di abbattimento immediata della carica batterica supe-

riore al 50% e un’efficienza di abbattimento del 100% entro le 30 ore

dalla contaminazione.

TRATTAMENTO ARIA

Scambiatore di calore con efficienza certificata Eurovent, in contro-

corrente, in polipropilene per IRSAIR V 150 e V 430, in alluminio in

tutti gli altri modelli. Le unità IRSAIR V 150, V 220, V 430 e V 600

sono dotate di by-pass totale. Le unità IRSAIR V 150 P, V 220 P, V

850 e V 1500 sono dotate di by-pass parziale. Il by-pass consente di

sfruttare condizioni climatiche esterne all’edificio favorevoli per il free-

cooling e free-heating automatico. Su richiesta lo scambiatore può es-

sere di tipo entalpico (contattare il servizio prevendita IRSAP).

REGOLAZIONE

Presa elettrica maschio protetta con fusibili di sicurezza su entrambi i

poli ed interruttore luminoso a bordo unità.

Cavo in dotazione con spina e presa pressofusa sui modelli IRSAIR V

150, V 150 P, V 220, V 220 P, V 430, e V 600. Interruttore di mano-

vra in IRSAIR V 850 e V 1500.

Le unità IRSAIR V 150, V 150 P, V 220, V 220 P, V 430, e V 600

sono dotate di quadro elettrico interno di controllo con elettronica di

gestione per tutte le funzioni disponibile in tre versioni: S, E, F di cui F

solo su richiesta (contattare il servizio prevendita IRSAP).

Le unità IRSAIR V 850 e V 1500 sono dotate di quadro elettrico

applicato al fianco dell’unità contenente l’elettronica nella versione E

e solo su richiesta nella versione F (contattare il servizio prevendita

IRSAP).

Versione S

Pannello di controllo remoto nei modelli IRSAIR V 150 e V 220. Non

disponibile per i modelli IRSAIR V 850 e V 1500. È inserito nel pan-

nello frontale dell’unità ma sganciabile per installazione a parete nei

modelli IRSAIR V 150 P, V 220 P, V 430 e V 600. Nel pannello di

controllo è presente una tastiera per la selezione di tre livelli di velocità

per i ventilatori o il loro arresto, gestione automatica del by-pass per il

free-cooling e free-heating. Controllo sporcamento filtri tramite conta-

ore tarato in fabbrica, con segnalazione visiva all’utente della necessità

di manutenzione/sostituzione dei filtri.

Versione E

Pannello di controllo remoto seriale con interfaccia touch screen re-

troilluminato a colori nei modelli IRSAIR V 150, V 220, V 850 e V

1500. È inserito nel pannello frontale dell’unità ma sganciabile per

installazione a parete con semplice connessione seriale nei model-

li IRSAIR V 150 P, V 220 P, V 430 e V 600. Fornisce una visione

completa ed intuitiva dello stato di funzionamento dell'unità e per-

mette la regolazione puntuale della velocità dei ventilatori, anche con

un cronoprogramma settimanale per gestire in modo completamente

automatico il funzionamento dei ventilatori. È possibile comandare l’u-

nità con un interruttore esterno per accendere e spegnere, attivare la

funzione booster (funzionamento forzato alla massima velocità per

un tempo stabilito), selezionare la stagione climatica. Si può regolare

automaticamente la portata d’aria se all’unità è collegato un umido-

stato oppure una sonda di umidità o di qualità dell’aria e può gestire

eventuali accessori di post trattamento aria; gestisce in maniera auto-

matica e modulante il by-pass e previene il brinamento dello scambia-

tore di calore gestendo la velocità dei ventilatori o, se installata, una

resistenza elettrica di preriscaldamento (accessorio opzionale esterno

alla macchina); segnala all’utente la necessità di sostituzione dei fil-

tri tramite un contaore, ma a richiesta è possibile equipaggiare l’unità

con una coppia di pressostati differenziali che intervengono in base

al grado effettivo di intasamento dei filtri. Con l’aggiunta di accessori

opzionali esterni all'unità è possibile ottenere il funzionamento a pres-

sione costante o portata costante sia sul canale di immissione che sul

canale di estrazione.

Versione F (solo su richiesta)

Predisposta per l’integrazione in impianti domotici: ha le stesse carat-

teristiche della versione E, con l’aggiunta del protocollo di comunica-

zione Modbus TCP-IP che consente il pieno controllo dell’unità con

sistemi di supervisione domotica (BMS). L’interfaccia interna all’uni-

tà con uscita RJ45 per collegarsi alla rete domestica, implementa un

webserver che consente di interagire facilmente da remoto con l’unità

per mezzo di qualsiasi dispositivo dotato di browser internet.
