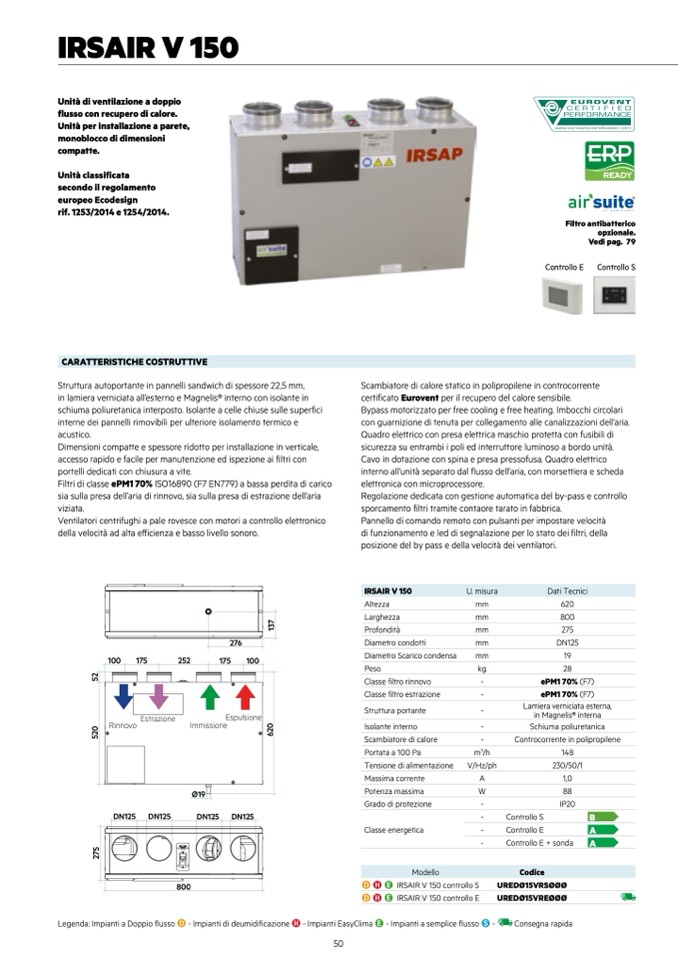

IRSAIR V 150

Unità di ventilazione a doppio

flusso con recupero di calore.

Unità per installazione a parete,

monoblocco di dimensioni

compatte.

Unità classificata

secondo il regolamento

europeo Ecodesign

rif. 1253/2014 e 1254/2014.

CARATTERISTICHE COSTRUTTIVE

Struttura autoportante in pannelli sandwich di spessore 22,5 mm,

in lamiera verniciata all’esterno e Magnelis® interno con isolante in

schiuma poliuretanica interposto. Isolante a celle chiuse sulle superfici

interne dei pannelli rimovibili per ulteriore isolamento termico e

acustico.

Dimensioni compatte e spessore ridotto per installazione in verticale,

accesso rapido e facile per manutenzione ed ispezione ai filtri con

portelli dedicati con chiusura a vite.

Filtri di classe ePM1 70% ISO16890 (F7 EN779) a bassa perdita di carico

sia sulla presa dell’aria di rinnovo, sia sulla presa di estrazione dell’aria

viziata.

Ventilatori centrifughi a pale rovesce con motori a controllo elettronico

della velocità ad alta efficienza e basso livello sonoro.

READY

Filtro antibatterico

opzionale.

Vedi pag. 79

Controllo E

Controllo S

Scambiatore di calore statico in polipropilene in controcorrente

certificato Eurovent per il recupero del calore sensibile.

Bypass motorizzato per free cooling e free heating. Imbocchi circolari

con guarnizione di tenuta per collegamento alle canalizzazioni dell’aria.

Quadro elettrico con presa elettrica maschio protetta con fusibili di

sicurezza su entrambi i poli ed interruttore luminoso a bordo unità.

Cavo in dotazione con spina e presa pressofusa. Quadro elettrico

interno all’unità separato dal flusso dell’aria, con morsettiera e scheda

elettronica con microprocessore.

Regolazione dedicata con gestione automatica del by-pass e controllo

sporcamento filtri tramite contaore tarato in fabbrica.

Pannello di comando remoto con pulsanti per impostare velocità

di funzionamento e led di segnalazione per lo stato dei filtri, della

posizione del by pass e della velocità dei ventilatori.

2

5

5

7

2

100

175

252

276

175

100

DN125

DN125

Ø19

DN125

DN125

800

Modello

D H E IRSAIR V 150 controllo S

D H E IRSAIR V 150 controllo E

Codice

UREDØ15VRSØØØ

UREDØ15VREØØØ

Consegna rapida

Estrazione

Espulsione

Rinnovo

Immissione

0

0

2

5

2

6

7

3

1

IRSAIR V 150

Altezza

Larghezza

Profondità

Diametro condotti

Diametro Scarico condensa

Peso

Classe filtro rinnovo

Classe filtro estrazione

Struttura portante

Isolante interno

Scambiatore di calore

Portata a 100 Pa

Tensione di alimentazione

Massima corrente

Potenza massima

Grado di protezione

Classe energetica

U. misura

mm

mm

mm

mm

mm

kg

-

-

-

-

-

m

3

/h

V/Hz/ph

A

W

-

-

-

-

Dati Tecnici

620

800

275

DN125

19

28

ePM1 70% (F7)

ePM1 70% (F7)

Lamiera verniciata esterna,

in Magnelis® interna

Schiuma poliuretanica

Controcorrente in polipropilene

148

230/50/1

1,0

88

IP20

Controllo S

B

Controllo E

A

Controllo E + sonda

A

Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S -
