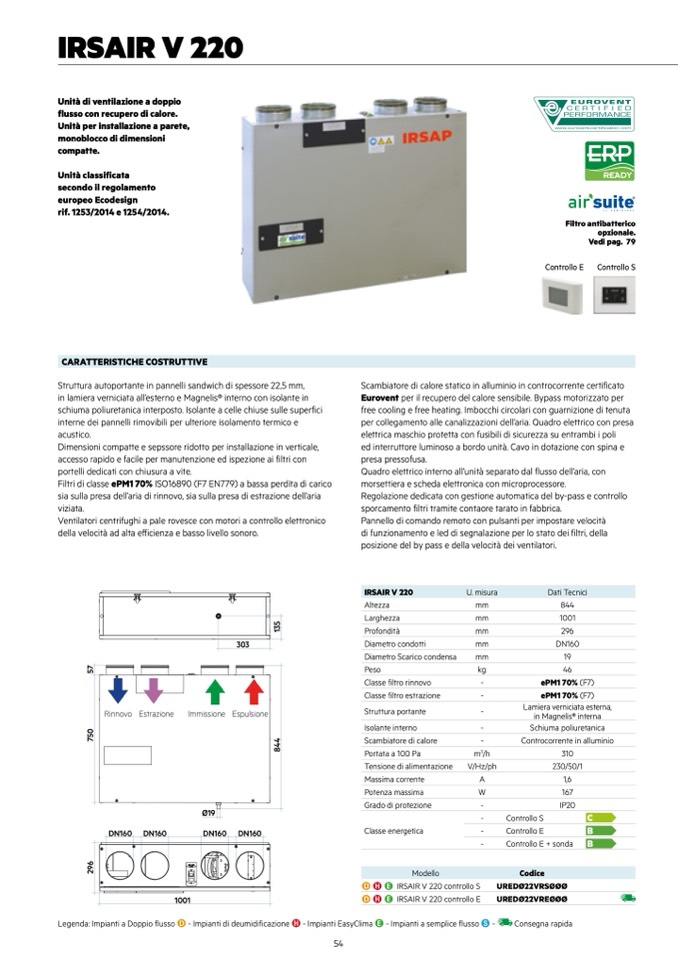

IRSAIR V 220

Unità di ventilazione a doppio

flusso con recupero di calore.

Unità per installazione a parete,

monoblocco di dimensioni

compatte.

Unità classificata

secondo il regolamento

europeo Ecodesign

rif. 1253/2014 e 1254/2014.

CARATTERISTICHE COSTRUTTIVE

Struttura autoportante in pannelli sandwich di spessore 22,5 mm,

in lamiera verniciata all’esterno e Magnelis® interno con isolante in

schiuma poliuretanica interposto. Isolante a celle chiuse sulle superfici

interne dei pannelli rimovibili per ulteriore isolamento termico e

acustico.

Dimensioni compatte e sepssore ridotto per installazione in verticale,

accesso rapido e facile per manutenzione ed ispezione ai filtri con

portelli dedicati con chiusura a vite.

Filtri di classe ePM1 70% ISO16890 (F7 EN779) a bassa perdita di carico

sia sulla presa dell’aria di rinnovo, sia sulla presa di estrazione dell’aria

viziata.

Ventilatori centrifughi a pale rovesce con motori a controllo elettronico

della velocità ad alta efficienza e basso livello sonoro.

READY

Filtro antibatterico

opzionale.

Vedi pag. 79

Controllo E

Controllo S

Scambiatore di calore statico in alluminio in controcorrente certificato

Eurovent per il recupero del calore sensibile. Bypass motorizzato per

free cooling e free heating. Imbocchi circolari con guarnizione di tenuta

per collegamento alle canalizzazioni dell’aria. Quadro elettrico con presa

elettrica maschio protetta con fusibili di sicurezza su entrambi i poli

ed interruttore luminoso a bordo unità. Cavo in dotazione con spina e

presa pressofusa.

Quadro elettrico interno all’unità separato dal flusso dell’aria, con

morsettiera e scheda elettronica con microprocessore.

Regolazione dedicata con gestione automatica del by-pass e controllo

sporcamento filtri tramite contaore tarato in fabbrica.

Pannello di comando remoto con pulsanti per impostare velocità

di funzionamento e led di segnalazione per lo stato dei filtri, della

posizione del by pass e della velocità dei ventilatori.

5

3

1

0

5

7

4

8

Dati Tecnici

844

1001

296

DN160

19

46

ePM1 70% (F7)

ePM1 70% (F7)

Lamiera verniciata esterna,

in Magnelis® interna

Schiuma poliuretanica

Controcorrente in alluminio

310

230/50/1

1,6

167

IP20

Controllo S

C

Controllo E

B

Controllo E + sonda

B

Codice

UREDØ22VRSØØØ

UREDØ22VREØØØ

Consegna rapida

7

5

6

9

2

Modello

D H E IRSAIR V 220 controllo S

D H E IRSAIR V 220 controllo E

Rinnovo Estrazione

Immissione Espulsione

DN160 DN160

1001

Ø19

DN160 DN160

303

Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S -

54

IRSAIR V 220

Altezza

Larghezza

Profondità

Diametro condotti

Diametro Scarico condensa

Peso

Classe filtro rinnovo

Classe filtro estrazione

Struttura portante

Isolante interno

Scambiatore di calore

Portata a 100 Pa

Tensione di alimentazione

Massima corrente

Potenza massima

Grado di protezione

Classe energetica

U. misura

mm

mm

mm

mm

mm

kg

-

-

-

-

-

m

3

/h

V/Hz/ph

A

W

-

-

-

-

®
