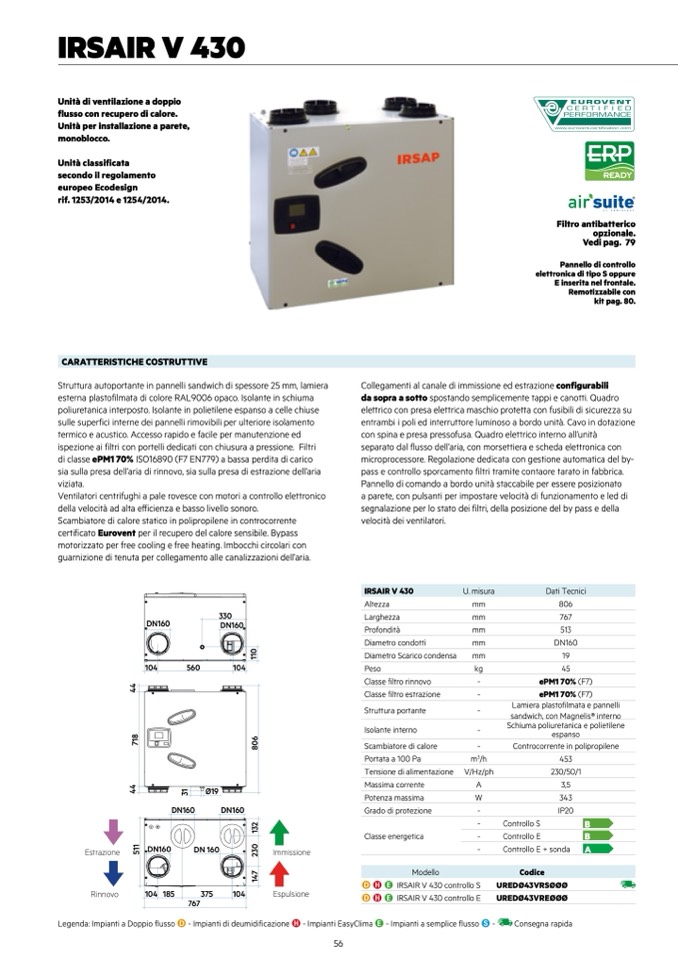

IRSAIR V 430

Unità di ventilazione a doppio

flusso con recupero di calore.

Unità per installazione a parete,

monoblocco.

Unità classificata

secondo il regolamento

europeo Ecodesign

rif. 1253/2014 e 1254/2014.

READY

Filtro antibatterico

opzionale.

Vedi pag. 79

Pannello di controllo

elettronica di tipo S oppure

E inserita nel frontale.

Remotizzabile con

kit pag. 80.

Collegamenti al canale di immissione ed estrazione configurabili

da sopra a sotto spostando semplicemente tappi e canotti. Quadro

elettrico con presa elettrica maschio protetta con fusibili di sicurezza su

entrambi i poli ed interruttore luminoso a bordo unità. Cavo in dotazione

con spina e presa pressofusa. Quadro elettrico interno all’unità

separato dal flusso dell’aria, con morsettiera e scheda elettronica con

microprocessore. Regolazione dedicata con gestione automatica del by-

pass e controllo sporcamento filtri tramite contaore tarato in fabbrica.

Pannello di comando a bordo unità staccabile per essere posizionato

a parete, con pulsanti per impostare velocità di funzionamento e led di

segnalazione per lo stato dei filtri, della posizione del by pass e della

velocità dei ventilatori.

CARATTERISTICHE COSTRUTTIVE

Struttura autoportante in pannelli sandwich di spessore 25 mm, lamiera

esterna plastofilmata di colore RAL9006 opaco. Isolante in schiuma

poliuretanica interposto. Isolante in polietilene espanso a celle chiuse

sulle superfici interne dei pannelli rimovibili per ulteriore isolamento

termico e acustico. Accesso rapido e facile per manutenzione ed

ispezione ai filtri con portelli dedicati con chiusura a pressione. Filtri

di classe ePM1 70% ISO16890 (F7 EN779) a bassa perdita di carico

sia sulla presa dell’aria di rinnovo, sia sulla presa di estrazione dell’aria

viziata.

Ventilatori centrifughi a pale rovesce con motori a controllo elettronico

della velocità ad alta efficienza e basso livello sonoro.

Scambiatore di calore statico in polipropilene in controcorrente

certificato Eurovent per il recupero del calore sensibile. Bypass

motorizzato per free cooling e free heating. Imbocchi circolari con

guarnizione di tenuta per collegamento alle canalizzazioni dell’aria.

DN160

330

DN160

IRSAIR V 430

Altezza

Larghezza

Profondità

Diametro condotti

Diametro Scarico condensa

Peso

Classe filtro rinnovo

Classe filtro estrazione

Struttura portante

Isolante interno

Scambiatore di calore

Portata a 100 Pa

Tensione di alimentazione

Massima corrente

Potenza massima

Grado di protezione

Classe energetica

U. misura

mm

mm

mm

mm

mm

kg

-

-

-

-

-

m

3

/h

V/Hz/ph

A

W

-

-

-

-

Dati Tecnici

806

767

513

DN160

19

45

ePM1 70% (F7)

ePM1 70% (F7)

Lamiera plastofilmata e pannelli

sandwich, con Magnelis® interno

Schiuma poliuretanica e polietilene

espanso

Controcorrente in polipropilene

453

230/50/1

3,5

343

IP20

Controllo S

B

Controllo E

B

Controllo E + sonda

A

Codice

UREDØ43VRSØØØ

UREDØ43VREØØØ

Consegna rapida

0

1

104

560

104

4

8

1

7

6

0

8

4

1

3

Ø19

DN160

DN160

2

3

1

1

0

5

3

DN160

DN 160

2

7

4

1

104 185

Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S -

56

Estrazione

Rinnovo

767

375

104

Immissione

Espulsione

Modello

D H E IRSAIR V 430 controllo S

D H E IRSAIR V 430 controllo E

®
