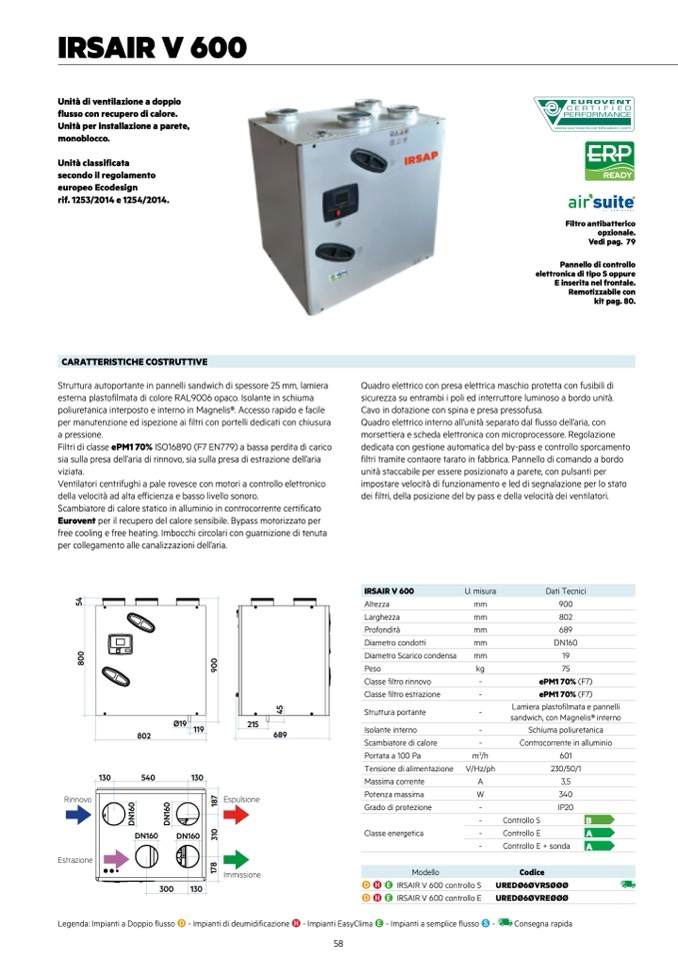

IRSAIR V 600

Unità di ventilazione a doppio

flusso con recupero di calore.

Unità per installazione a parete,

monoblocco.

Unità classificata

secondo il regolamento

europeo Ecodesign

rif. 1253/2014 e 1254/2014.

READY

Filtro antibatterico

opzionale.

Vedi pag. 79

Pannello di controllo

elettronica di tipo S oppure

E inserita nel frontale.

Remotizzabile con

kit pag. 80.

Quadro elettrico con presa elettrica maschio protetta con fusibili di

sicurezza su entrambi i poli ed interruttore luminoso a bordo unità.

Cavo in dotazione con spina e presa pressofusa.

Quadro elettrico interno all’unità separato dal flusso dell’aria, con

morsettiera e scheda elettronica con microprocessore. Regolazione

dedicata con gestione automatica del by-pass e controllo sporcamento

filtri tramite contaore tarato in fabbrica. Pannello di comando a bordo

unità staccabile per essere posizionato a parete, con pulsanti per

impostare velocità di funzionamento e led di segnalazione per lo stato

dei filtri, della posizione del by pass e della velocità dei ventilatori.

CARATTERISTICHE COSTRUTTIVE

Struttura autoportante in pannelli sandwich di spessore 25 mm, lamiera

esterna plastofilmata di colore RAL9006 opaco. Isolante in schiuma

poliuretanica interposto e interno in Magnelis®. Accesso rapido e facile

per manutenzione ed ispezione ai filtri con portelli dedicati con chiusura

a pressione.

Filtri di classe ePM1 70% ISO16890 (F7 EN779) a bassa perdita di carico

sia sulla presa dell’aria di rinnovo, sia sulla presa di estrazione dell’aria

viziata.

Ventilatori centrifughi a pale rovesce con motori a controllo elettronico

della velocità ad alta efficienza e basso livello sonoro.

Scambiatore di calore statico in alluminio in controcorrente certificato

Eurovent per il recupero del calore sensibile. Bypass motorizzato per

free cooling e free heating. Imbocchi circolari con guarnizione di tenuta

per collegamento alle canalizzazioni dell’aria.

130

Rinnovo

Estrazione

540

130

V/Hz/ph

A

W

-

-

-

-

802

689

DN160

DN160

300

130

Ø19

119

215

Espulsione

Immissione

Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S -

58

IRSAIR V 600

Altezza

Larghezza

Profondità

Diametro condotti

Diametro Scarico condensa

Peso

Classe filtro rinnovo

Classe filtro estrazione

Struttura portante

Isolante interno

Scambiatore di calore

Portata a 100 Pa

Tensione di alimentazione

Massima corrente

Potenza massima

Grado di protezione

Classe energetica

U. misura

mm

mm

mm

mm

mm

kg

-

-

-

-

-

m

3

/h

Dati Tecnici

900

802

689

DN160

19

75

ePM1 70% (F7)

ePM1 70% (F7)

Lamiera plastofilmata e pannelli

sandwich, con Magnelis® interno

Schiuma poliuretanica

Controcorrente in alluminio

601

230/50/1

3,5

340

IP20

Controllo S

B

Controllo E

A

Controllo E + sonda

A

Modello

D H E IRSAIR V 600 controllo S

D H E IRSAIR V 600 controllo E

Codice

UREDØ6ØVRSØØØ

UREDØ6ØVREØØØ
