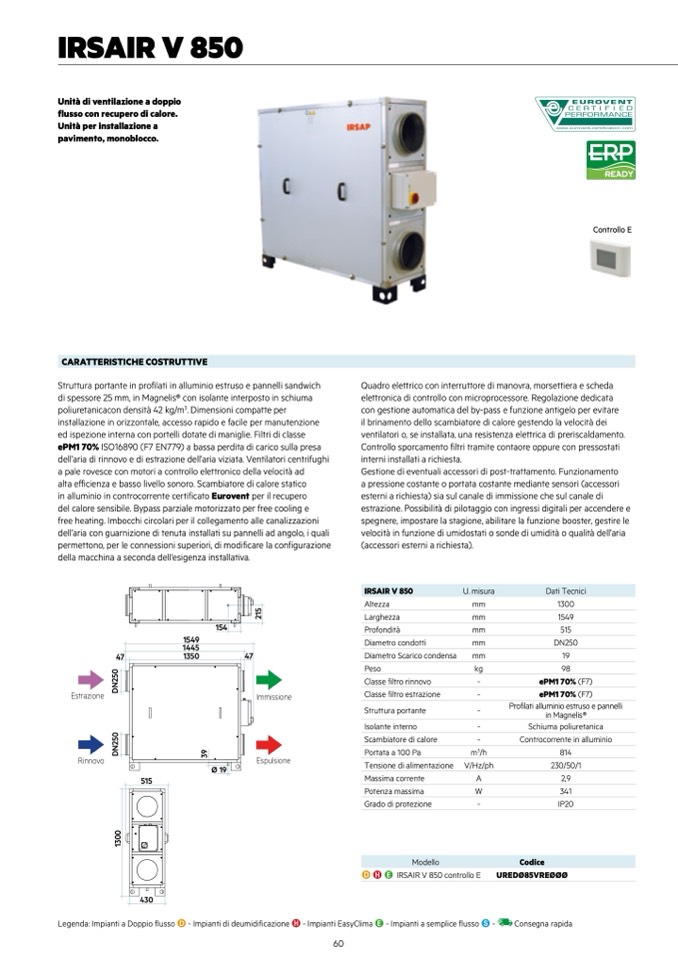

IRSAIR V 850

Unità di ventilazione a doppio

flusso con recupero di calore.

Unità per installazione a

pavimento, monoblocco.

CARATTERISTICHE COSTRUTTIVE

Struttura portante in profilati in alluminio estruso e pannelli sandwich

di spessore 25 mm, in Magnelis® con isolante interposto in schiuma

poliuretanicacon densità 42 kg/m

3

. Dimensioni compatte per

installazione in orizzontale, accesso rapido e facile per manutenzione

ed ispezione interna con portelli dotate di maniglie. Filtri di classe

ePM1 70% ISO16890 (F7 EN779) a bassa perdita di carico sulla presa

dell’aria di rinnovo e di estrazione dell’aria viziata. Ventilatori centrifughi

a pale rovesce con motori a controllo elettronico della velocità ad

alta efficienza e basso livello sonoro. Scambiatore di calore statico

in alluminio in controcorrente certificato Eurovent per il recupero

del calore sensibile. Bypass parziale motorizzato per free cooling e

free heating. Imbocchi circolari per il collegamento alle canalizzazioni

dell’aria con guarnizione di tenuta installati su pannelli ad angolo, i quali

permettono, per le connessioni superiori, di modificare la configurazione

della macchina a seconda dell'esigenza installativa.

READY

Controllo E

Quadro elettrico con interruttore di manovra, morsettiera e scheda

elettronica di controllo con microprocessore. Regolazione dedicata

con gestione automatica del by-pass e funzione antigelo per evitare

il brinamento dello scambiatore di calore gestendo la velocità dei

ventilatori o, se installata, una resistenza elettrica di preriscaldamento.

Controllo sporcamento filtri tramite contaore oppure con pressostati

interni installati a richiesta.

Gestione di eventuali accessori di post-trattamento. Funzionamento

a pressione costante o portata costante mediante sensori (accessori

esterni a richiesta) sia sul canale di immissione che sul canale di

estrazione. Possibilità di pilotaggio con ingressi digitali per accendere e

spegnere, impostare la stagione, abilitare la funzione booster, gestire le

velocità in funzione di umidostati o sonde di umidità o qualità dell’aria

(accessori esterni a richiesta).

Estrazione

Rinnovo

0

5

2

N

D

9

3

Ø 19

515

0

3

1

430

47

0

5

2

N

D

1549

1445

1350

47

154

5

1

2

Immissione

Espulsione

IRSAIR V 850

Altezza

Larghezza

Profondità

Diametro condotti

Diametro Scarico condensa

Peso

Classe filtro rinnovo

Classe filtro estrazione

Struttura portante

Isolante interno

Scambiatore di calore

Portata a 100 Pa

Tensione di alimentazione

Massima corrente

Potenza massima

Grado di protezione

U. misura

mm

mm

mm

mm

mm

kg

-

-

-

-

-

m

3

/h

V/Hz/ph

A

W

-

Dati Tecnici

1300

1549

515

DN250

19

98

ePM1 70% (F7)

ePM1 70% (F7)

Profilati alluminio estruso e pannelli

in Magnelis®

Schiuma poliuretanica

Controcorrente in alluminio

814

230/50/1

2,9

341

IP20

Codice

UREDØ85VREØØØ

Consegna rapida

Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S -

60

Modello

D H E IRSAIR V 850 controllo E
