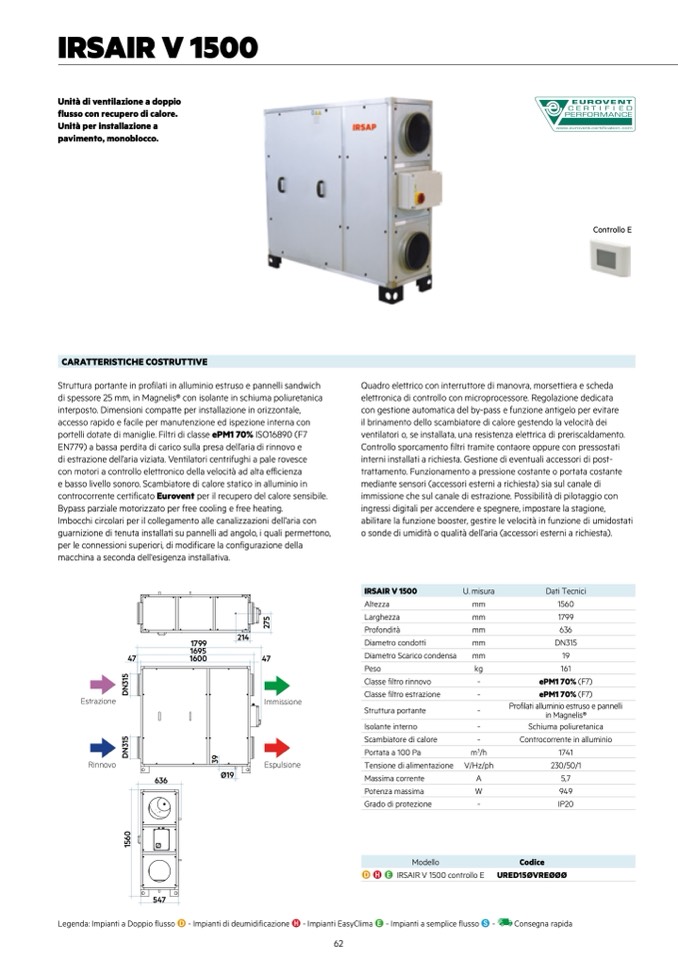

IRSAIR V 1500

Unità di ventilazione a doppio

flusso con recupero di calore.

Unità per installazione a

pavimento, monoblocco.

CARATTERISTICHE COSTRUTTIVE

Struttura portante in profilati in alluminio estruso e pannelli sandwich

di spessore 25 mm, in Magnelis® con isolante in schiuma poliuretanica

interposto. Dimensioni compatte per installazione in orizzontale,

accesso rapido e facile per manutenzione ed ispezione interna con

portelli dotate di maniglie. Filtri di classe ePM1 70% ISO16890 (F7

EN779) a bassa perdita di carico sulla presa dell’aria di rinnovo e

di estrazione dell’aria viziata. Ventilatori centrifughi a pale rovesce

con motori a controllo elettronico della velocit

à ad alta efficienza

e basso livello sonoro. Scambiatore di calore statico in alluminio in

controcorrente certificato Eurovent per il recupero del calore sensibile.

Bypass parziale motorizzato per free cooling e free heating.

Imbocchi circolari per il collegamento alle canalizzazioni dell’aria con

guarnizione di tenuta installati su pannelli ad angolo, i quali permettono,

per le connessioni superiori, di modificare la configurazione della

macchina a seconda dell'esigenza installativa.

Controllo E

Quadro elettrico con interruttore di manovra, morsettiera e scheda

elettronica di controllo con microprocessore. Regolazione dedicata

con gestione automatica del by-pass e funzione antigelo per evitare

il brinamento dello scambiatore di calore gestendo la velocità dei

ventilatori o, se installata, una resistenza elettrica di preriscaldamento.

Controllo sporcamento filtri tramite contaore oppure con pressostati

interni installati a richiesta. Gestione di eventuali accessori di post-

trattamento. Funzionamento a pressione costante o portata costante

mediante sensori (accessori esterni a richiesta) sia sul canale di

immissione che sul canale di estrazione. Possibilità di pilotaggio con

ingressi digitali per accendere e spegnere, impostare la stagione,

abilitare la funzione booster, gestire le velocità in funzione di umidostati

o sonde di umidità o qualità dell’aria (accessori esterni a richiesta).

Estrazione

Rinnovo

5

7

2

214

1799

1695

47

1600

47

5

1

3

N

D

IRSAIR V 1500

Altezza

Larghezza

Profondità

Diametro condotti

Diametro Scarico condensa

Peso

Classe filtro rinnovo

Classe filtro estrazione

Struttura portante

Isolante interno

Scambiatore di calore

Portata a 100 Pa

Tensione di alimentazione

Massima corrente

Potenza massima

Grado di protezione

U. misura

mm

mm

mm

mm

mm

kg

-

-

-

-

-

m

3

/h

V/Hz/ph

A

W

-

Dati Tecnici

1560

1799

636

DN315

19

161

ePM1 70% (F7)

ePM1 70% (F7)

Profilati alluminio estruso e pannelli

in Magnelis®

Schiuma poliuretanica

Controcorrente in alluminio

1741

230/50/1

5,7

949

IP20

Codice

URED15ØVREØØØ

Consegna rapida

5

1

3

N

D

9

3

Ø19

636

0

6

5

1

547

Immissione

Espulsione

Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S -

62

Modello

D H E IRSAIR V 1500 controllo E
