Irsap - VMC 2024

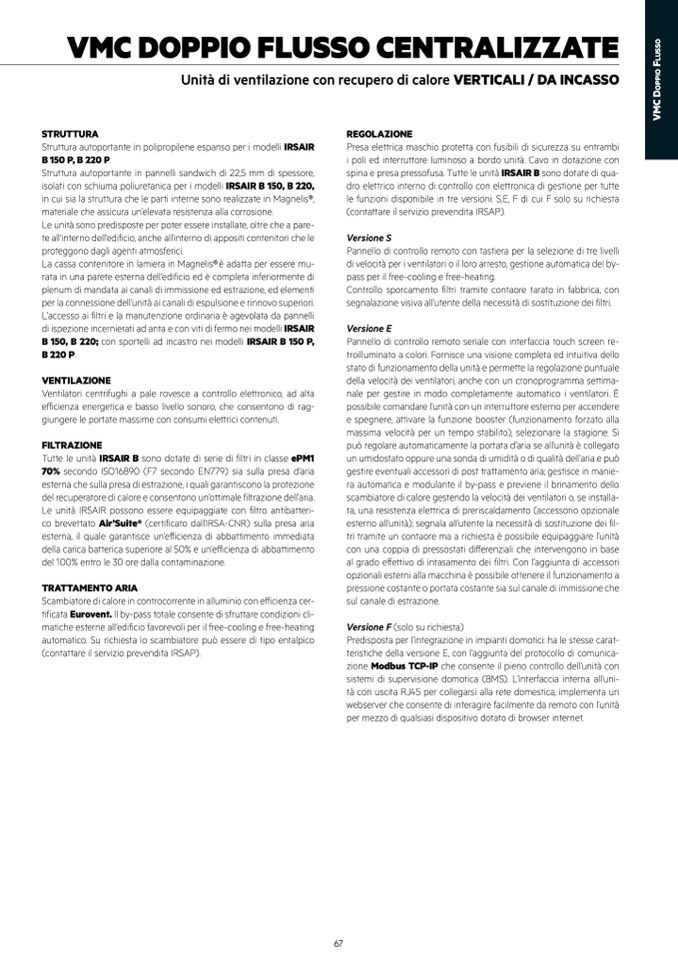

VMC DOPPIO FLUSSO CENTRALIZZATE

Unità di ventilazione con recupero di calore VERTICALI / DA INCASSO

STRUTTURA

Struttura autoportante in polipropilene espanso per i modelli IRSAIR

B 150 P, B 220 P.

Struttura autoportante in pannelli sandwich di 22,5 mm di spessore,

isolati con schiuma poliuretanica per i modelli IRSAIR B 150, B 220,

in cui sia la struttura che le parti interne sono realizzate in Magnelis®,

materiale che assicura un’elevata resistenza alla corrosione.

Le unità sono predisposte per poter essere installate, oltre che a pare-

te all'interno dell'edificio, anche all’interno di appositi contenitori che le

proteggono dagli agenti atmosferici.

La cassa contenitore in lamiera in Magnelis® è adatta per essere mu-

rata in una parete esterna dell'edificio ed è completa inferiormente di

plenum di mandata ai canali di immissione ed estrazione, ed elementi

per la connessione dell’unità ai canali di espulsione e rinnovo superiori.

L’accesso ai filtri e la manutenzione ordinaria è agevolata da pannelli

di ispezione incernierati ad anta e con viti di fermo nei modelli IRSAIR

B 150, B 220; con sportelli ad incastro nei modelli IRSAIR B 150 P,

B 220 P.

VENTILAZIONE

Ventilatori centrifughi a pale rovesce a controllo elettronico, ad alta

efficienza energetica e basso livello sonoro, che consentono di rag-

giungere le portate massime con consumi elettrici contenuti.

FILTRAZIONE

Tutte le unità IRSAIR B sono dotate di serie di filtri in classe ePM1

70% secondo ISO16890 (F7 secondo EN779) sia sulla presa d'aria

esterna che sulla presa di estrazione, i quali garantiscono la protezione

del recuperatore di calore e consentono un’ottimale filtrazione dell’aria.

Le unità IRSAIR possono essere equipaggiate con filtro antibatteri-

co brevettato Air’Suite® (certificato dall’IRSA-CNR) sulla presa aria

esterna, il quale garantisce un’efficienza di abbattimento immediata

della carica batterica superiore al 50% e un’efficienza di abbattimento

del 100% entro le 30 ore dalla contaminazione.

TRATTAMENTO ARIA

Scambiatore di calore in controcorrente in alluminio con efficienza cer-

tificata Eurovent. Il by-pass totale consente di sfruttare condizioni cli-

matiche esterne all’edificio favorevoli per il free-cooling e free-heating

automatico. Su richiesta lo scambiatore può essere di tipo entalpico

(contattare il servizio prevendita IRSAP).

REGOLAZIONE

Presa elettrica maschio protetta con fusibili di sicurezza su entrambi

i poli ed interruttore luminoso a bordo unità. Cavo in dotazione con

spina e presa pressofusa. Tutte le unità IRSAIR B sono dotate di qua-

dro elettrico interno di controllo con elettronica di gestione per tutte

le funzioni disponibile in tre versioni: S,E, F di cui F solo su richiesta

(contattare il servizio prevendita IRSAP).

Versione S

Pannello di controllo remoto con tastiera per la selezione di tre livelli

di velocità per i ventilatori o il loro arresto, gestione automatica del by-

pass per il free-cooling e free-heating.

Controllo sporcamento filtri tramite contaore tarato in fabbrica, con

segnalazione visiva all’utente della necessità di sostituzione dei filtri.

Versione E

Pannello di controllo remoto seriale con interfaccia touch screen re-

troilluminato a colori. Fornisce una visione completa ed intuitiva dello

stato di funzionamento della unità e permette la regolazione puntuale

della velocità dei ventilatori, anche con un cronoprogramma settima-

nale per gestire in modo completamente automatico i ventilatori. È

possibile comandare l’unità con un interruttore esterno per accendere

e spegnere, attivare la funzione booster (funzionamento forzato alla

massima velocità per un tempo stabilito), selezionare la stagione. Si

può regolare automaticamente la portata d’aria se all’unità è collegato

un umidostato oppure una sonda di umidità o di qualità dell’aria e può

gestire eventuali accessori di post trattamento aria; gestisce in manie-

ra automatica e modulante il by-pass e previene il brinamento dello

scambiatore di calore gestendo la velocità dei ventilatori o, se installa-

ta, una resistenza elettrica di preriscaldamento (accessorio opzionale

esterno all'unità); segnala all’utente la necessità di sostituzione dei fil-

tri tramite un contaore ma a richiesta è possibile equipaggiare l’unità

con una coppia di pressostati differenziali che intervengono in base

al grado effettivo di intasamento dei filtri. Con l’aggiunta di accessori

opzionali esterni alla macchina è possibile ottenere il funzionamento a

pressione costante o portata costante sia sul canale di immissione che

sul canale di estrazione.

Versione F (solo su richiesta)

Predisposta per l’integrazione in impianti domotici: ha le stesse carat-

teristiche della versione E, con l’aggiunta del protocollo di comunica-

zione Modbus TCP-IP che consente il pieno controllo dell’unità con

sistemi di supervisione domotica (BMS). L’interfaccia interna all’uni-

tà con uscita RJ45 per collegarsi alla rete domestica, implementa un

webserver che consente di interagire facilmente da remoto con l’unità

per mezzo di qualsiasi dispositivo dotato di browser internet.
