ACCESSORI
Contenitore per controsoffitto

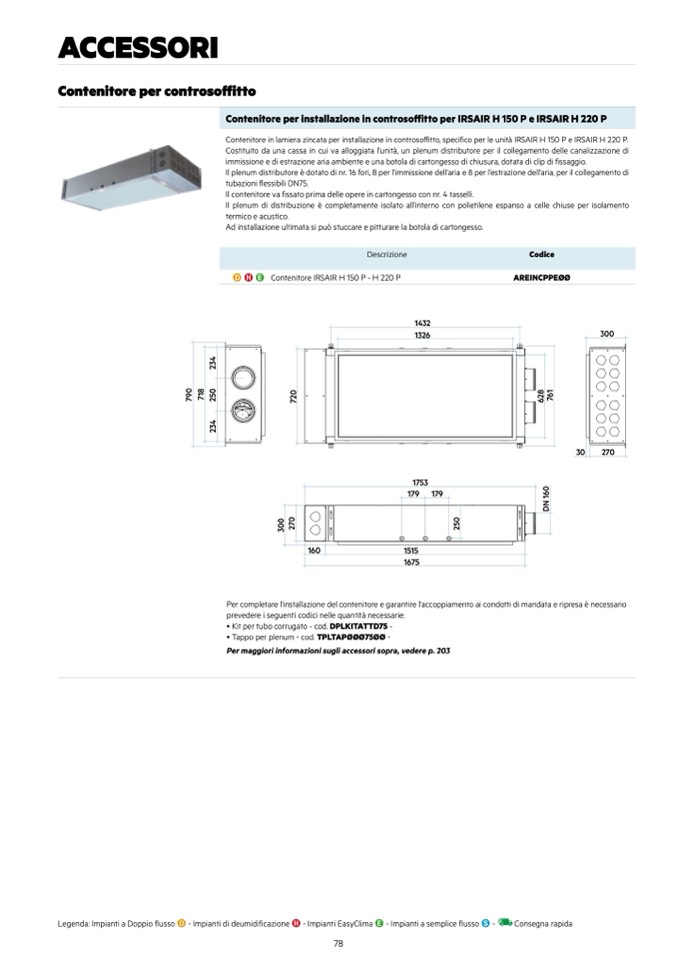

Contenitore per installazione in controsoffitto per IRSAIR H 150 P e IRSAIR H 220 P
Contenitore in lamiera zincata per installazione in controsoffitto, specifico per le unità IRSAIR H 150 P e IRSAIR H 220 P.
Costituito da una cassa in cui va alloggiata l’unità, un plenum distributore per il collegamento delle canalizzazione di
immissione e di estrazione aria ambiente e una botola di cartongesso di chiusura, dotata di clip di fissaggio.
Il plenum distributore è dotato di nr. 16 fori, 8 per l’immissione dell’aria e 8 per l’estrazione dell’aria, per il collegamento di
tubazioni flessibili DN75.
Il contenitore va fissato prima delle opere in cartongesso con nr. 4 tasselli.
Il plenum di distribuzione è completamente isolato all’interno con polietilene espanso a celle chiuse per isolamento
termico e acustico.
Ad installazione ultimata si può stuccare e pitturare la botola di cartongesso.
D H E
Descrizione
Contenitore IRSAIR H 150 P - H 220 P
Codice
AREINCPPEØØ
1432
1326
300
4
3
2
0
9
7
8
1
7
0
5
2
0
2
7
8
2
6
1
6
7
4
3
2
1753
179 179
0
6
1
N
D
0
0
7
2
0
5
2
3
160
1515
1675
30
270
Per completare l'installazione del contenitore e garantire l'accoppiamento ai condotti di mandata e ripresa è necessario
prevedere i seguenti codici nelle quantità necessarie:
• Kit per tubo corrugato - cod. DPLKITATTD75 -
• Tappo per plenum - cod. TPLTAPØØØ75ØØ -
Per maggiori informazioni sugli accessori sopra, vedere p. 203
Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S -
