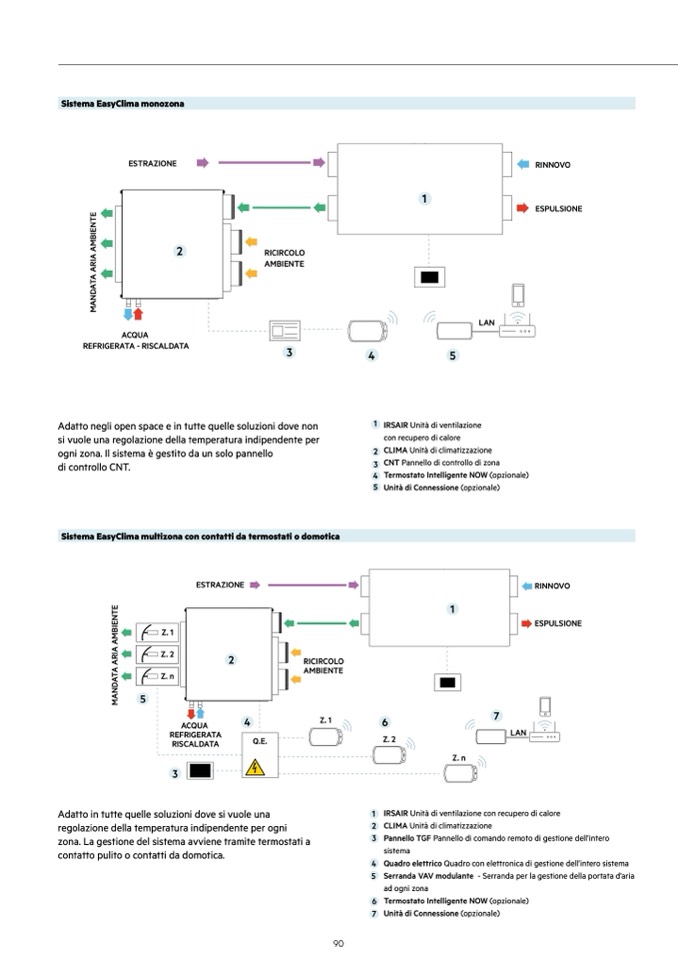

Sistema EasyClima monozona

ESTRAZIONE

2

ACQUA

REFRIGERATA - RISCALDATA

1

RINNOVO

ESPULSIONE

E

T

N

E

I

B

M

A

I

R

A

T

A

D

N

A

M

RICIRCOLO

AMBIENTE

3

Adatto negli open space e in tutte quelle soluzioni dove non

si vuole una regolazione della temperatura indipendente per

ogni zona. Il sistema è gestito da un solo pannello

di controllo CNT.

Sistema EasyClima multizona con contatti da termostati o domotica

ESTRAZIONE

1 IRSAIR Unità di ventilazione

con recupero di calore

2 CLIMA Unità di climatizzazione

3 CNT Pannello di controllo di zona

4 Termostato Intelligente NOW (opzionale)

5 Unità di Connessione (opzionale)

E

T

N

E

I

B

M

A

I

R

A

T

A

D

N

A

M

5

3

Z.1

Z.2

Z.n

2

RICIRCOLO

AMBIENTE

4

Z.1

6

1

Z.n

RINNOVO

ESPULSIONE

7

LAN

ACQUA

REFRIGERATA

RISCALDATA

Q.E.

Z. 2

Adatto in tutte quelle soluzioni dove si vuole una

regolazione della temperatura indipendente per ogni

zona. La gestione del sistema avviene tramite termostati a

contatto pulito o contatti da domotica.

1 IRSAIR Unità di ventilazione con recupero di calore

2 CLIMA Unità di climatizzazione

3 Pannello TGF Pannello di comando remoto di gestione dell’intero

sistema

4 Quadro elettrico Quadro con elettronica di gestione dell’intero sistema

5 Serranda VAV modulante - Serranda per la gestione della portata d’aria

ad ogni zona

6 Termostato Intelligente NOW (opzionale)

7 Unità di Connessione (opzionale)

90

4

5

LAN
