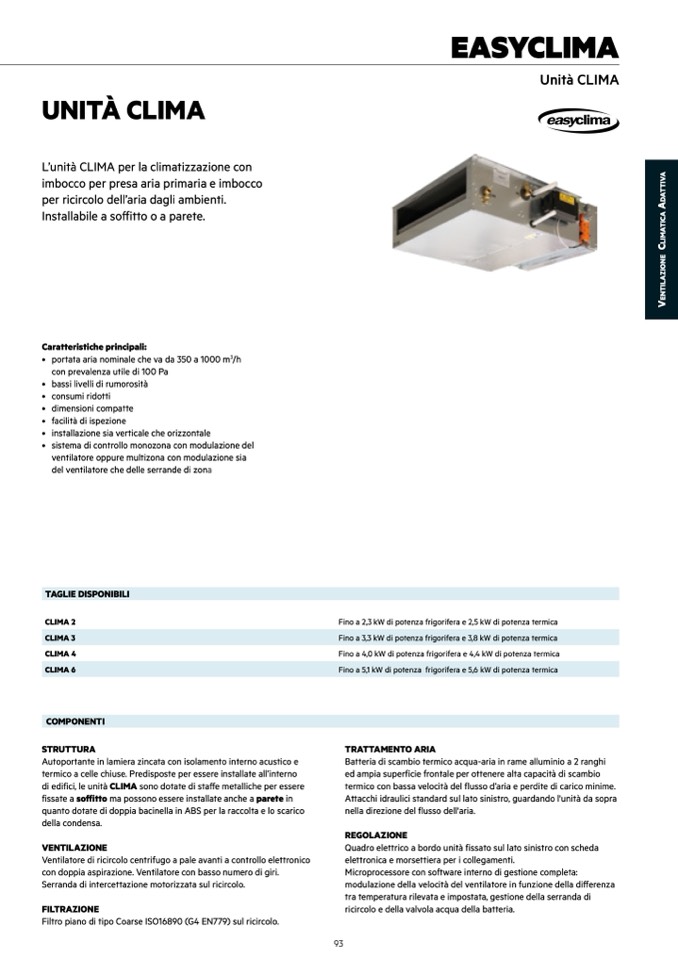

UNITÀ CLIMA

L’unità CLIMA per la climatizzazione con

imbocco per presa aria primaria e imbocco

per ricircolo dell’aria dagli ambienti.

Installabile a soffitto o a parete.

Caratteristiche principali:

• portata aria nominale che va da 350 a 1000 m

3

/h

con prevalenza utile di 100 Pa

• bassi livelli di rumorosità

• consumi ridotti

• dimensioni compatte

• facilità di ispezione

• installazione sia verticale che orizzontale

• sistema di controllo monozona con modulazione del

ventilatore oppure multizona con modulazione sia

del ventilatore che delle serrande di zona

TAGLIE DISPONIBILI

CLIMA 2

CLIMA 4

COMPONENTI

STRUTTURA

Autoportante in lamiera zincata con isolamento interno acustico e

termico a celle chiuse. Predisposte per essere installate all’interno

di edifici, le unità CLIMA sono dotate di staffe metalliche per essere

fissate a soffitto ma possono essere installate anche a parete in

quanto dotate di doppia bacinella in ABS per la raccolta e lo scarico

della condensa.

VENTILAZIONE

Ventilatore di ricircolo centrifugo a pale avanti a controllo elettronico

con doppia aspirazione. Ventilatore con basso numero di giri.

Serranda di intercettazione motorizzata sul ricircolo.

FILTRAZIONE

Filtro piano di tipo Coarse ISO16890 (G4 EN779) sul ricircolo.

Fino a 2,3 kW di potenza frigorifera e 2,5 kW di potenza termica

Fino a 4,0 kW di potenza frigorifera e 4,4 kW di potenza termica

TRATTAMENTO ARIA

Batteria di scambio termico acqua-aria in rame alluminio a 2 ranghi

ed ampia superficie frontale per ottenere alta capacità di scambio

termico con bassa velocità del flusso d’aria e perdite di carico minime.

Attacchi idraulici standard sul lato sinistro, guardando l'unità da sopra

nella direzione del flusso dell'aria.

REGOLAZIONE

Quadro elettrico a bordo unità fissato sul lato sinistro con scheda

elettronica e morsettiera per i collegamenti.

Microprocessore con software interno di gestione completa:

modulazione della velocità del ventilatore in funzione della differenza

tra temperatura rilevata e impostata, gestione della serranda di

ricircolo e della valvola acqua della batteria.

EASYCLIMA

Unità CLIMA

CLIMA 3

Fino a 3,3 kW di potenza frigorifera e 3,8 kW di potenza termica

CLIMA 6

Fino a 5,1 kW di potenza frigorifera e 5,6 kW di potenza termica
