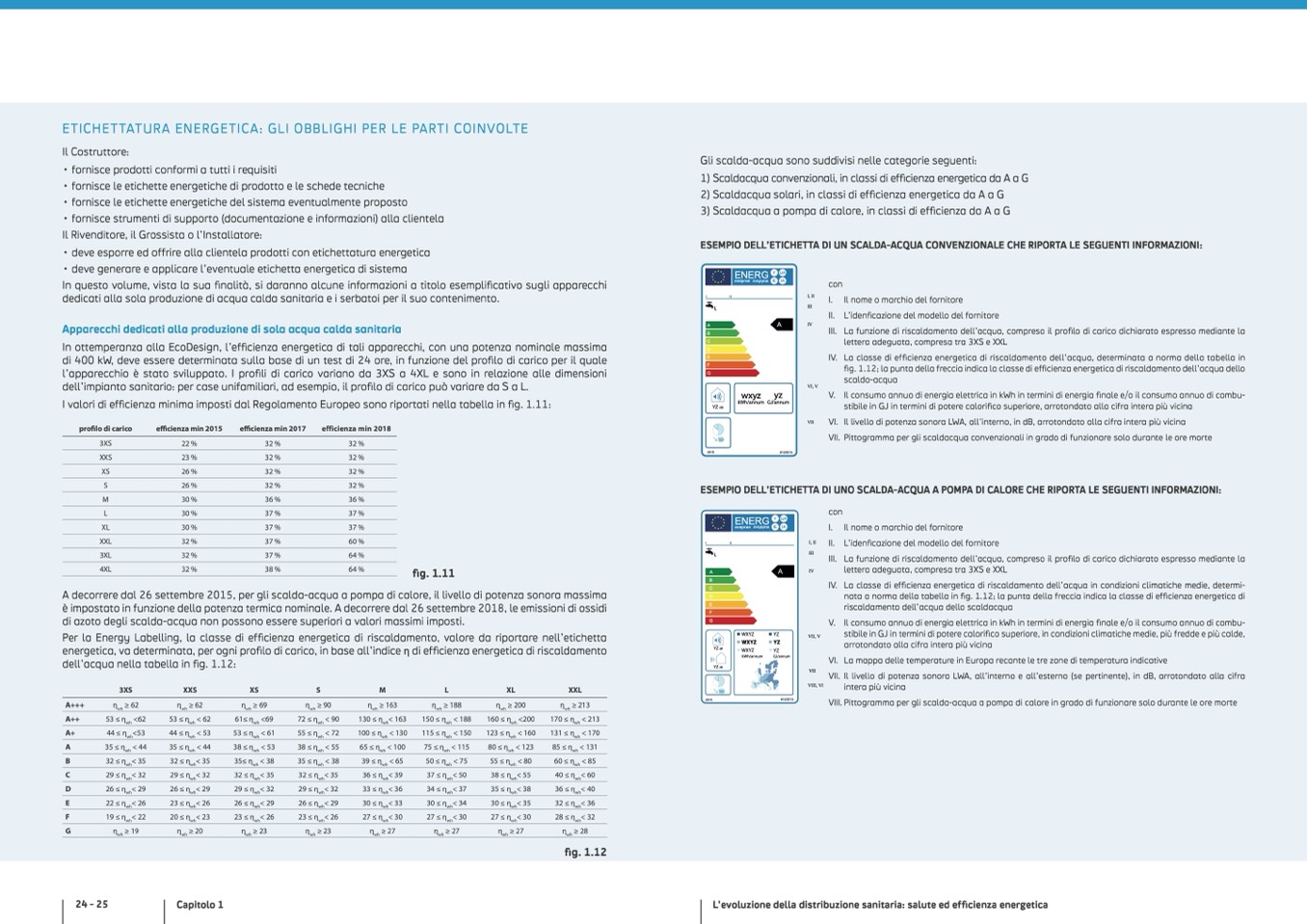

ETICHETTATURA ENERGETICA: GLI OBBLIGHI PER LE PARTI COINVOLTE

Il Costruttore:

• fornisce prodotti conformi a tutti i requisiti

• fornisce le etichette energetiche di prodotto e le schede tecniche

• fornisce le etichette energetiche del sistema eventualmente proposto

• fornisce strumenti di supporto (documentazione e informazioni) alla clientela

Il Rivenditore, il Grossista o l’Installatore:

• deve esporre ed offrire alla clientela prodotti con etichettatura energetica

• deve generare e applicare l’eventuale etichetta energetica di sistema

In questo volume, vista la sua finalità, si daranno alcune informazioni a titolo esempli

ficativo sugli apparecchi

dedicati alla sola produzione di acqua calda sanitaria e i serbatoi per il suo contenimento.

Apparecchi dedicati alla produzione di sola acqua calda sanitaria

In ottemperanza alla EcoDesign, l’efficienza energetica di tali apparecchi, con una potenza nominale massima

di 400 kW, deve essere determinata sulla base di un test di 24 ore, in funzione del profilo di carico per il quale

l’apparecchio è stato sviluppato. I profili di carico variano da 3XS a 4XL e sono in relazione alle dimensioni

dell’impianto sanitario: per case unifamiliari, ad esempio, il pro

filo di carico può variare da S a L.

I valori di efficienza minima imposti dal Regolamento Europeo sono riportati nella tabella in fig. 1.11:

Gli scalda-acqua sono suddivisi nelle categorie seguenti:

1) Scaldacqua convenzionali, in classi di efficienza energetica da A a G

2) Scaldacqua solari, in classi di efficienza energetica da A a G

3) Scaldacqua a pompa di calore, in classi di efficienza da A a G

ESEMPIO DELL’ETICHETTA DI UN SCALDA-ACQUA CONVENZIONALE CHE RIPORTA LE SEGUENTI INFORMAZIONI:

ENERG

Y IJA

енергия ενεργεια IE IA

con

I. Il nome o marchio del fornitore

II. L’idenficazione del modello del fornitore

III. La funzione di riscaldamento dell’acqua, compreso il profilo di carico dichiarato espresso mediante la

lettera adeguata, compresa tra 3XS e XXL

IV. La classe di efficienza energetica di riscaldamento dell’acqua, determinata a norma della tabella in

fig. 1.12; la punta della freccia indica la classe di efficienza energetica di riscaldamento dell’acqua dello

scalda-acqua

VI, V

VII

I, II

III

wxyz yz

kWh/annum GJ/annum

V. Il consumo annuo di energia elettrica in kWh in termini di energia finale e/o il consumo annuo di combu-

stibile in GJ in termini di potere calorifico superiore, arrotondato alla cifra intera più vicina

VI. Il livello di potenza sonora LWA, all’interno, in dB, arrotondato alla cifra intera più vicina

VII. Pittogramma per gli scaldacqua convenzionali in grado di funzionare solo durante le ore morte

profilo di carico

3XS

XXS

XXL

3XL

4XL

efficienza min 2015

22%

23%

26%

30%

32%

efficienza min 2017

32%

36%

efficienza min 2018

32%

36%

2015

812/2013

37%

60%

37%

64%

38%

64%

ENERG

Y IJA

con

ESEMPIO DELL’ETICHETTA DI UNO SCALDA-ACQUA A POMPA DI CALORE CHE RIPORTA LE SEGUENTI INFORMAZIONI:

енергия ενεργεια IE IA

I. Il nome o marchio del fornitore

II. L’idenficazione del modello del fornitore

III. La funzione di riscaldamento dell’acqua, compreso il profilo di carico dichiarato espresso mediante la

lettera adeguata, compresa tra 3XS e XXL

IV. La classe di efficienza energetica di riscaldamento dell’acqua in condizioni climatiche medie, determi-

nata a norma della tabella in fig. 1.12; la punta della freccia indica la classe di efficienza energetica di

riscaldamento dell’acqua dello scaldacqua

V. Il consumo annuo di energia elettrica in kWh in termini di energia finale e/o il consumo annuo di combu-

stibile in GJ in termini di potere calorifico superiore, in condizioni climatiche medie, più fredde e più calde,

arrotondato alla cifra intera più vicina

VI. La mappa delle temperature in Europa recante le tre zone di temperatura indicative

VII

VIII, VI

I, II

III

fig. 1.11

A decorrere dal 26 settembre 2015, per gli scalda-acqua a pompa di calore, il livello di potenza sonora massima

è impostato in funzione della potenza termica nominale. A decorrere dal 26 settembre 2018, le emissioni di ossidi

di azoto degli scalda-acqua non possono essere superiori a valori massimi imposti.

Per la Energy Labelling, la classe di efficienza energetica di riscaldamento, valore da riportare nell’etichetta

energetica, va determinata, per ogni profilo di carico, in base all’indice η di efficienza energetica di riscaldamento

dell’acqua nella tabella in fig. 1.12:

WXYZ

kWh/annum

GJ/annum

812/2013

VII, V

3XS

XXS

XXL

VII. Il livello di potenza sonora LWA, all’interno e all’esterno (se pertinente), in dB, arrotondato alla cifra

intera più vicina

VIII. Pittogramma per gli scalda-acqua a pompa di calore in grado di funzionare solo durante le ore morte

A+++

A++

A+

≥ 62

53 ≤ η

<62

44 ≤ η

<53

35 ≤ η

< 44

32 ≤ η

< 35

29 ≤ η

< 32

26 ≤ η

< 29

22 ≤ η

< 26

19 ≤ η

< 22

≥ 19

≥ 62

53 ≤ η

< 62

44 ≤ η

< 53

35 ≤ η

< 44

32 ≤ η

< 35

29 ≤ η

< 32

26 ≤ η

< 29

23 ≤ η

< 26

20 ≤ η

< 23

≥ 20

≥ 69

61≤ η

<69

53 ≤ η

< 61

38 ≤ η

< 53

35≤ η

< 38

32 ≤ η

< 35

29 ≤ η

< 32

26 ≤ η

< 29

23 ≤ η

< 26

≥ 23

≥ 90

72 ≤ η

< 90

55 ≤ η

< 72

38 ≤ η

< 55

35 ≤ η

< 38

32 ≤ η

< 35

29 ≤ η

< 32

26 ≤ η

< 29

23 ≤ η

< 26

≥ 23

≥ 163

130 ≤ η

< 163

100 ≤ η

< 130

65 ≤ η

< 100

39 ≤ η

< 65

36 ≤ η

< 39

33 ≤ η

< 36

30 ≤ η

< 33

27 ≤ η

< 30

≥ 27

≥ 188

150 ≤ η

< 188

115 ≤ η

< 150

75 ≤ η

< 115

50 ≤ η

< 75

37 ≤ η

< 50

34 ≤ η

< 37

30 ≤ η

< 34

27 ≤ η

< 30

≥ 27

≥ 200

160 ≤ η

<200

123 ≤ η

< 160

80 ≤ η

< 123

55 ≤ η

< 80

38 ≤ η

< 55

35 ≤ η

< 38

30 ≤ η

< 35

27 ≤ η

< 30

≥ 27

≥ 213

170 ≤ η

< 213

131 ≤ η

< 170

85 ≤ η

< 131

60 ≤ η

< 85

40 ≤ η

< 60

36 ≤ η

< 40

32 ≤ η

< 36

28 ≤ η

< 32

≥ 28

2015

fig. 1.12
