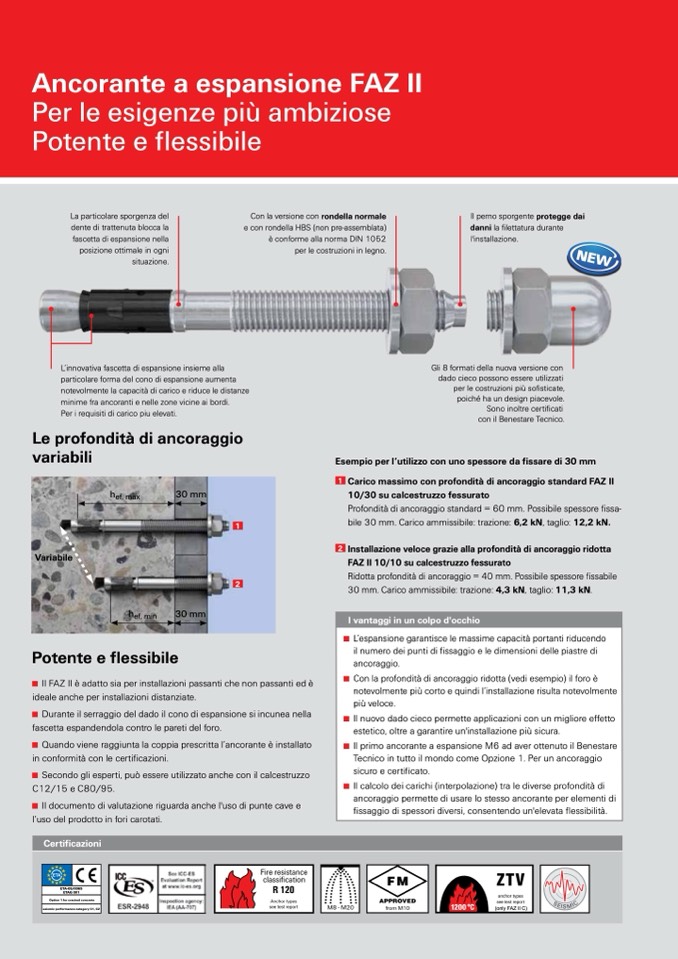

Ancorante a espansione FAZ II
Per le esigenze più ambiziose
Potente e flessibile
La particolare sporgenza del
dente di trattenuta blocca la
fascetta di espansione nella
posizione ottimale in ogni
situazione.
L’innovativa fascetta di espansione insieme alla
particolare forma del cono di espansione aumenta
notevolmente la capacità di carico e riduce le distanze
minime fra ancoranti e nelle zone vicine ai bordi.
Per i requisiti di carico piu elevati.
Le profondità di ancoraggio
variabili
Il perno sporgente protegge dai
danni la filettatura durante
l'installazione.
Gli 8 formati della nuova versione con
dado cieco possono essere utilizzati
per le costruzioni più sofisticate,
poiché ha un design piacevole.
Sono inoltre certificati
con il Benestare Tecnico.
Esempio per l’utilizzo con uno spessore da fissare di 30 mm
1 Carico massimo con profondità di ancoraggio standard FAZ II
10/30 su calcestruzzo fessurato
Profondità di ancoraggio standard = 60 mm. Possibile spessore fissa-
bile 30 mm. Carico ammissibile: trazione: 6,2 kN, taglio: 12,2 kN.
2 Installazione veloce grazie alla profondità di ancoraggio ridotta
FAZ II 10/10 su calcestruzzo fessurato
Ridotta profondità di ancoraggio = 40 mm. Possibile spessore fissabile
30 mm. Carico ammissibile: trazione: 4,3 kN, taglio: 11,3 kN.
Con la versione con rondella normale
e con rondella HBS (non pre-assemblata)
è conforme alla norma DIN 1052
per le costruzioni in legno.
Variabile
h
ef, max
h
ef, min
30 mm
30 mm
1
2
I vantaggi in un colpo d'occhio
■ L’espansione garantisce le massime capacità portanti riducendo
il numero dei punti di fissaggio e le dimensioni delle piastre di
ancoraggio.
■ Con la profondità di ancoraggio ridotta (vedi esempio) il foro è
notevolmente più corto e quindi l’installazione risulta notevolmente
più veloce.
■ Il nuovo dado cieco permette applicazioni con un migliore effetto
estetico, oltre a garantire un'installazione più sicura.
■ Il primo ancorante a espansione M6 ad aver ottenuto il Benestare
Tecnico in tutto il mondo come Opzione 1. Per un ancoraggio
sicuro e certificato.
■ Il calcolo dei carichi (interpolazione) tra le diverse profondità di
ancoraggio permette di usare lo stesso ancorante per elementi di
fissaggio di spessori diversi, consentendo un'elevata flessibilità.
Potente e flessibile
■ Il FAZ II è adatto sia per installazioni passanti che non passanti ed è
ideale anche per installazioni distanziate.
■ Durante il serraggio del dado il cono di espansione si incunea nella
fascetta espandendola contro le pareti del foro.
■ Quando viene raggiunta la coppia prescritta l’ancorante è installato
in conformità con le certificazioni.
■ Secondo gli esperti, può essere utilizzato anche con il calcestruzzo
C12/15 e C80/95.
■ Il documento di valutazione riguarda anche l'uso di punte cave e
l’uso del prodotto in fori carotati.
Certificazioni
ETA-05/0069
ETAG 001
Option 1 for cracked concrete
seismic performance category C1, C2
(only FAZ II C)
