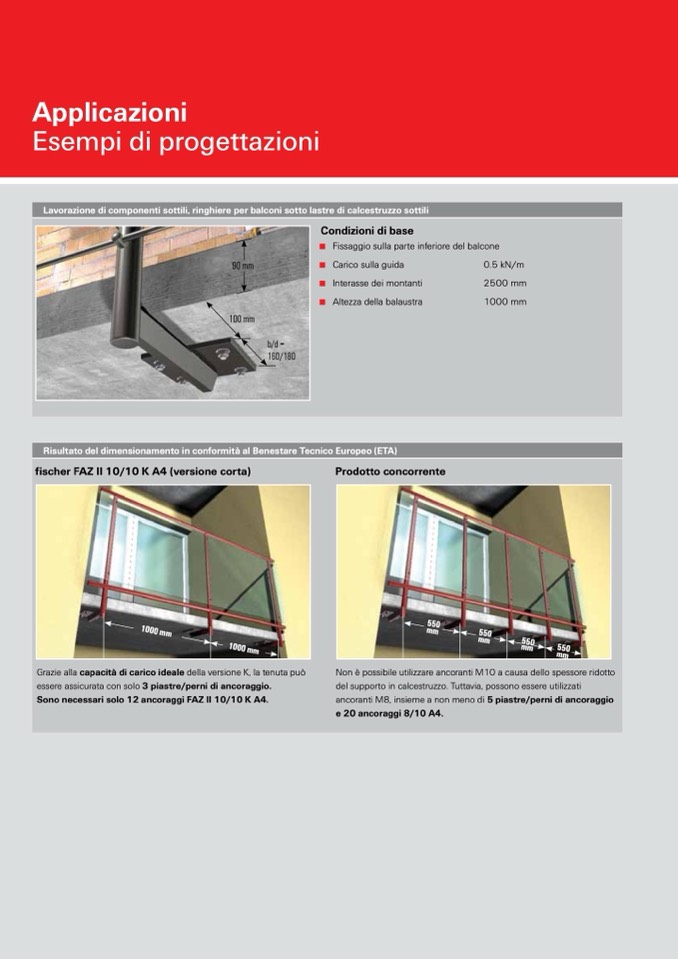

Applicazioni

Esempi di progettazioni

Lavorazione di componenti sottili, ringhiere per balconi sotto lastre di calcestruzzo sottili

Risultato del dimensionamento in conformità al Benestare Tecnico Europeo (ETA)

fischer FAZ II 10/10 K A4 (versione corta)

Prodotto concorrente

Grazie alla capacità di carico ideale della versione K, la tenuta può

essere assicurata con solo 3 piastre/perni di ancoraggio.

Sono necessari solo 12 ancoraggi FAZ II 10/10 K A4.

Non è possibile utilizzare ancoranti M10 a causa dello spessore ridotto

del supporto in calcestruzzo. Tuttavia, possono essere utilizzati

ancoranti M8, insieme a non meno di 5 piastre/perni di ancoraggio

e 20 ancoraggi 8/10 A4.

90 mm

100 mm

b/d =

160/180

Condizioni di base

■ Fissaggio sulla parte inferiore del balcone

■ Carico sulla guida

■ Interasse dei montanti

■ Altezza della balaustra

0.5 kN/m

2500 mm

1000 mm

1000 mm

1000 mm

550

550

550

550

mm

mm

mm

mm
