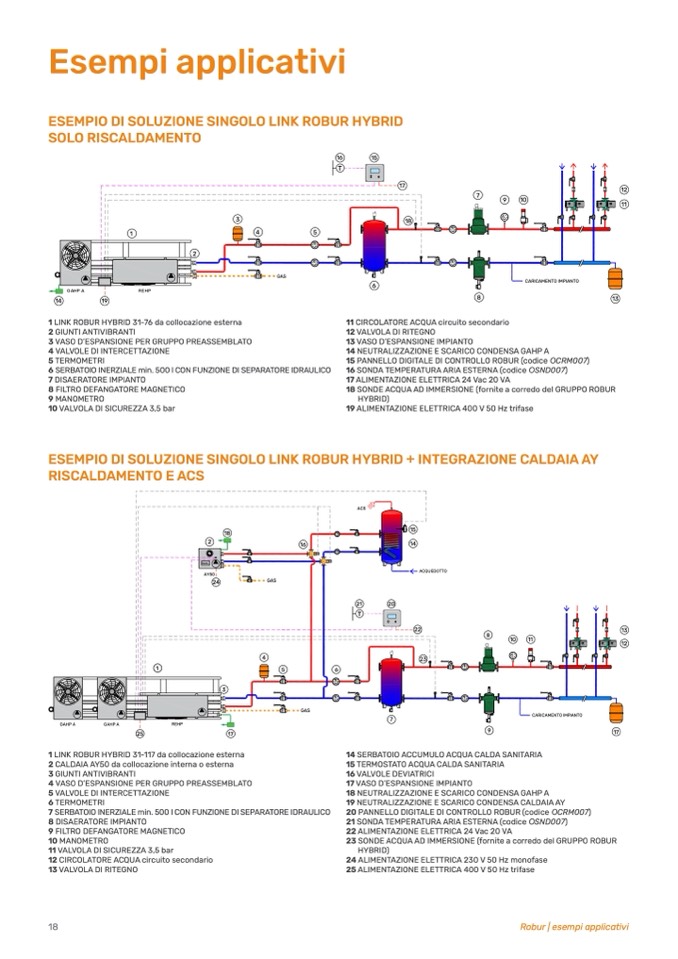

Esempi applicativi

ESEMPIO DI SOLUZIONE SINGOLO LINK ROBUR HYBRID

SOLO RISCALDAMENTO

14

19

GAHP A

REHP

GAHP A

GAHP A

REHP

3

1

4

5

1 LINK ROBUR HYBRID 31-76 da collocazione esterna

2 GIUNTI ANTIVIBRANTI

3 VASO D’ESPANSIONE PER GRUPPO PREASSEMBLATO

4 VALVOLE DI INTERCETTAZIONE

5 TERMOMETRI

6 SERBATOIO INERZIALE min. 500 l CON FUNZIONE DI SEPARATORE IDRAULICO

7 DISAERATORE IMPIANTO

8 FILTRO DEFANGATORE MAGNETICO

9 MANOMETRO

10 VALVOLA DI SICUREZZA 3,5 bar

11 CIRCOLATORE ACQUA circuito secondario

12 VALVOLA DI RITEGNO

13 VASO D’ESPANSIONE IMPIANTO

14 NEUTRALIZZAZIONE E SCARICO CONDENSA GAHP A

15 PANNELLO DIGITALE DI CONTROLLO ROBUR (codice OCRM007)

16 SONDA TEMPERATURA ARIA ESTERNA (codice OSND007)

17 ALIMENTAZIONE ELETTRICA 24 Vac 20 VA

18 SONDE ACQUA AD IMMERSIONE (fornite a corredo del GRUPPO ROBUR

25

17

1 LINK ROBUR HYBRID 31-117 da collocazione esterna

2 CALDAIA AY50 da collocazione interna o esterna

3 GIUNTI ANTIVIBRANTI

4 VASO D’ESPANSIONE PER GRUPPO PREASSEMBLATO

5 VALVOLE DI INTERCETTAZIONE

14 SERBATOIO ACCUMULO ACQUA CALDA SANITARIA

15 TERMOSTATO ACQUA CALDA SANITARIA

16 VALVOLE DEVIATRICI

17 VASO D’ESPANSIONE IMPIANTO

6 TERMOMETRI

7 SERBATOIO INERZIALE min. 500 l CON FUNZIONE DI SEPARATORE IDRAULICO

8 DISAERATORE IMPIANTO

9 FILTRO DEFANGATORE MAGNETICO

10 MANOMETRO

11 VALVOLA DI SICUREZZA 3,5 bar

12 CIRCOLATORE ACQUA circuito secondario

13 VALVOLA DI RITEGNO

18 NEUTRALIZZAZIONE E SCARICO CONDENSA GAHP A

19 NEUTRALIZZAZIONE E SCARICO CONDENSA CALDAIA AY

20 PANNELLO DIGITALE DI CONTROLLO ROBUR (codice OCRM007)

21 SONDA TEMPERATURA ARIA ESTERNA (codice OSND007)

22 ALIMENTAZIONE ELETTRICA 24 Vac 20 VA

23 SONDE ACQUA AD IMMERSIONE (fornite a corredo del GRUPPO ROBUR

HYBRID)

24 ALIMENTAZIONE ELETTRICA 230 V 50 Hz monofase

25 ALIMENTAZIONE ELETTRICA 400 V 50 Hz trifase

18

Robur | esempi applicativi

2

18

2

INAIL

AY50

24

16

ACS

21

15

14

4

1

5

6

3

GAS

GAS

CARICAMENTO IMPIANTO

8

13

ESEMPIO DI SOLUZIONE SINGOLO LINK ROBUR HYBRID + INTEGRAZIONE CALDAIA AY

RISCALDAMENTO E ACS

GAS

16

15

6

17

18

7

9

10

12

11

HYBRID)

19 ALIMENTAZIONE ELETTRICA 400 V 50 Hz trifase

20

7

22

23

8

9

10

11

CARICAMENTO IMPIANTO

13

12

17

ACQUEDOTTO
