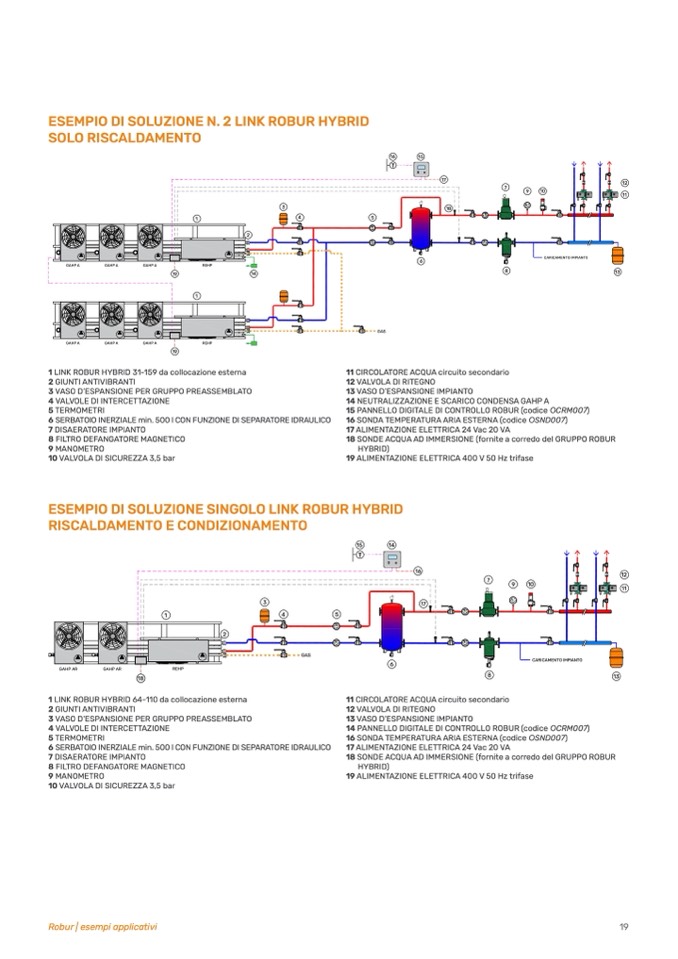

ESEMPIO DI SOLUZIONE N. 2 LINK ROBUR HYBRID

SOLO RISCALDAMENTO

GAHP A

GAHP A

GAHP A

GAHP A

GAHP A

GAHP A

19

19

REHP

REHP

14

CARICAMENTO IMPIANTO

8

13

1 LINK ROBUR HYBRID 31-159 da collocazione esterna

2 GIUNTI ANTIVIBRANTI

3 VASO D’ESPANSIONE PER GRUPPO PREASSEMBLATO

4 VALVOLE DI INTERCETTAZIONE

5 TERMOMETRI

6 SERBATOIO INERZIALE min. 500 l CON FUNZIONE DI SEPARATORE IDRAULICO

7 DISAERATORE IMPIANTO

8 FILTRO DEFANGATORE MAGNETICO

9 MANOMETRO

10 VALVOLA DI SICUREZZA 3,5 bar

11 CIRCOLATORE ACQUA circuito secondario

12 VALVOLA DI RITEGNO

13 VASO D’ESPANSIONE IMPIANTO

14 NEUTRALIZZAZIONE E SCARICO CONDENSA GAHP A

15 PANNELLO DIGITALE DI CONTROLLO ROBUR (codice OCRM007)

16 SONDA TEMPERATURA ARIA ESTERNA (codice OSND007)

17 ALIMENTAZIONE ELETTRICA 24 Vac 20 VA

18 SONDE ACQUA AD IMMERSIONE (fornite a corredo del GRUPPO ROBUR

HYBRID)

19 ALIMENTAZIONE ELETTRICA 400 V 50 Hz trifase

1

1

2

3

18

4

5

6

ESEMPIO DI SOLUZIONE SINGOLO LINK ROBUR HYBRID

RISCALDAMENTO E CONDIZIONAMENTO

GAHP AR

GAHP AR

REHP

18

1 LINK ROBUR HYBRID 64-110 da collocazione esterna

2 GIUNTI ANTIVIBRANTI

3 VASO D’ESPANSIONE PER GRUPPO PREASSEMBLATO

4 VALVOLE DI INTERCETTAZIONE

11 CIRCOLATORE ACQUA circuito secondario

12 VALVOLA DI RITEGNO

13 VASO D’ESPANSIONE IMPIANTO

14 PANNELLO DIGITALE DI CONTROLLO ROBUR (codice OCRM007)

16 SONDA TEMPERATURA ARIA ESTERNA (codice OSND007)

17 ALIMENTAZIONE ELETTRICA 24 Vac 20 VA

18 SONDE ACQUA AD IMMERSIONE (fornite a corredo del GRUPPO ROBUR

HYBRID)

19 ALIMENTAZIONE ELETTRICA 400 V 50 Hz trifase

3

1

4

5

5 TERMOMETRI

6 SERBATOIO INERZIALE min. 500 l CON FUNZIONE DI SEPARATORE IDRAULICO

7 DISAERATORE IMPIANTO

8 FILTRO DEFANGATORE MAGNETICO

9 MANOMETRO

10 VALVOLA DI SICUREZZA 3,5 bar

Robur | esempi applicativi

19

2

GAS

CARICAMENTO IMPIANTO

8

13

15

14

6

16

17

7

9

10

12

11

GAS

16

15

17

12

11

7

9

10
