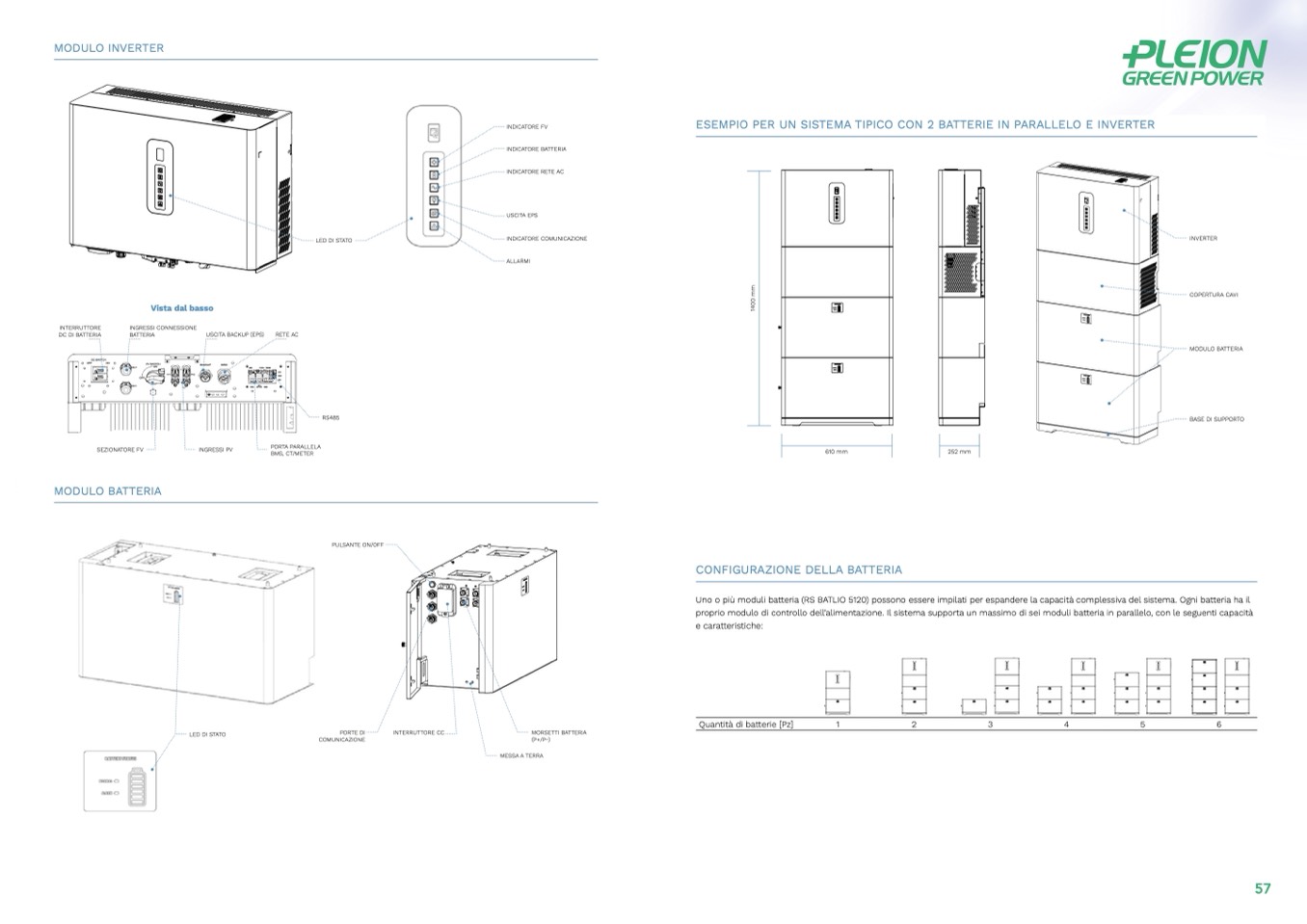

MODULO INVERTER

FOTOVOLTAICO

2024

INTERRUTTORE

DC DI BATTERIA

INGRESSI CONNESSIONE

BATTERIA

USCITA BACKUP (EPS)

RETE AC

SEZIONATORE FV

MODULO BATTERIA

INGRESSI PV

PORTA PARALLELA

BMS, CT/METER

RS485

PULSANTE ON/OFF

610 mm

CONFIGURAZIONE DELLA BATTERIA

252 mm

Vista dal basso

0

4

1

LED DI STATO

LED DI STATO

INVERTER

COPERTURA CAVI

MODULO BATTERIA

BASE DI SUPPORTO

PORTE DI

COMUNICAZIONE

INTERRUTTORE CC

MORSETTI BATTERIA

(P+/P-)

MESSA A TERRA

Quantità di batterie [Pz]

1

2

3

4

5

6

INDICATORE FV

INDICATORE BATTERIA

INDICATORE RETE AC

USCITA EPS

INDICATORE COMUNICAZIONE

ALLARMI

ESEMPIO PER UN SISTEMA TIPICO CON 2 BATTERIE IN PARALLELO E INVERTER

m

m

Uno o più moduli batteria (RS BATLIO 5120) possono essere impilati per espandere la capacità complessiva del sistema. Ogni batteria ha il

proprio modulo di controllo dell’alimentazione. Il sistema supporta un massimo di sei moduli batteria in parallelo, con le seguenti capacità

e caratteristiche:
