SEMPLICITÀ DI INSTALLAZIONE
E UTILIZZO
Gli inverter della gamma RS Hybrid
Trifase combinano alta potenza con facilità
e semplicità di installazione.
• Attivazione e messa in servizio semplici e
immediate con APP di applicazione;
• Montaggio su parete/guida per zero
sprechi di superficie e per installazioni
in tutte le condizioni, anche le più
sfavorevoli;
• In fase di messa in opera, non sono
necessarie particolari attrezzature perché
viene fornito in scatole di dimensioni
ridotte, leggere e facili da trasportare e
maneggiare;
• Pannello indicazioni a LED sul frontale
dell’inverter che agevola la lettura dello
stato dell’inverter.
BATTERIE
Riello Solartech, con le batterie RS BATLIO
5300T per gli inverter ibridi RS Hybrid
Trifase offre una soluzione completa per
l’accumulo fotovoltaico e l’ottimizzazione
dell’indipendenza energetica.
Caratteristiche principali:
• Batterie da 5.3 kWh e 51.2 Vdc;
• Installazione semplice e intuitiva (cablaggi
di comunicazione, collegamenti di
potenza e batteria sempre inclusi);
• Dimensioni compatte;
• Possibilità di installarle a terra (impilabili
una sull’altra),
• Capacità di accumulo massima per ogni
modulo batteria 5.3 kWh;
• Possibilità di aumentare la potenza
dell’accumulo con la crescita
dell’impianto;
• Da minimo 4 e fino a massimo 10 moduli
batteria installabili per ogni inverter, per
una capacità complessiva massima di 53
kWh;
• Batterie con tecnologia agli Ioni di Litio
LFP (Litio-Ferro-Fosfato);
• Batterie monitorabili tramite BMS.
Le batterie HV Riello Solartech si auto
configurano in modo automatico,
senza bisogno di particolari e complesse
impostazioni manuali.
La tecnologia agli Ioni di Litio LFP (Litio-
Ferro- Fosfato) ne permette un utilizzo
ottimale anche con alte profondità
di scarica (quando e se necessario)
consentendo un’ottimizzazione
dell’immagazzinamento e del riutilizzo
dell’energia.
Vita utile al top e semplicità di installazione
le rendono vantaggiose e convenienti.
Ciascuna batteria misura 580x474x170
mm (LxAxP) e pesa 51 kg, ha una potenza
nominale di 5.3 kWh e una tensione
nominale è di 51.2 V. Grado di protezione
IP20.
Le batterie necessitano dell’unità di
gestione HV-RS BOX per una gestione della
ricarica e coordinazione ottimale dell’energia
da e verso l’inverter.
MODALITÀ DI FUNZIONAMENTO
AUTOCONSUMO: nella modalità
autoconsumo, l’energia prodotta dai
pannelli ha come priorità Carico > Batteria
> Rete; in questo caso l’energia prodotta
dal fotovoltaico ha come priorità il carico,
quella in eccesso viene utilizzata per
caricare le batterie, ed infine la rimanente
viene immessa nella rete.
IMMISSIONE IN RETE: nella modalità
immissione in rete, l’energia prodotta dai
pannelli ha come priorità Carico > Rete >
Batteria; in questo caso, l’energia prodotta
che esubera le richieste del carico viene
immessa in rete e l’energia rimanente viene
immagazzinata nella batteria.
CONTROLLO A TEMPO: in questa modalità,
l’utente può controllare la carica e la scarica
dell’inverter in autonomia.
BACK-UP: in questa modalità, l’energia
prodotta dai pannelli ha come priorità
Batteria > Carico > Rete. Questa modalità
ha lo scopo di caricare velocemente la
batteria e quindi è possibile abilitare anche
la ricarica da rete CA. Nella modalità Back-
up, pertanto sono disponibili due tipologie
di funzionamento: “Caricamento da rete
Proibito” e “Caricamento da rete Permesso”.
OFF-GRID: in questa modalità vengono
alimentati solamente i carichi critici per
permettere a questi di continuare a lavorare
anche nel caso in cui non sia presente
l’alimentazione di rete. Nella modalità Off-
Grid l’inverter non può funzionare senza la
batteria.
MONITORAGGIO INTELLIGENTE
E CONTINUO
La piattaforma di monitoraggio Cloud
Inverter permette l’accesso degli utenti ai
dati di produzione del proprio impianto per
verificarne la corretta funzionalità e/o la
presenza di allarmi o notifiche di eventuali
condizioni anomale. L’utente può accedere
da PC o da smartphone utilizzando le
APP Riello PV e Cloud Inverter, scaricabili
gratuitamente dagli store on-line.
Per gli installatori è possibile creare un
unico ambiente per monitorare tutti gli
impianti installati.

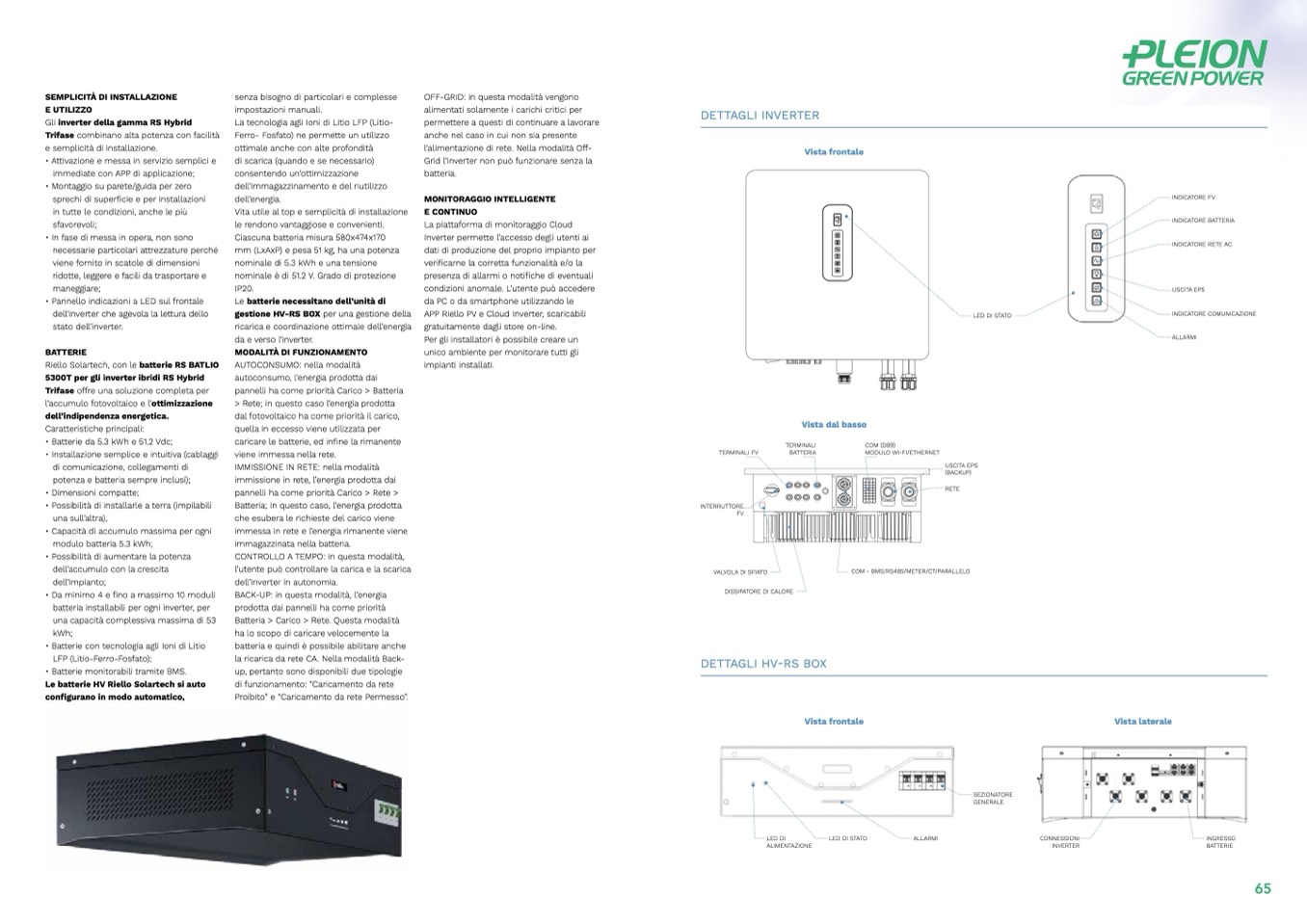

DETTAGLI INVERTER
HV-RS BOX
65
TERMINALI FV
INTERRUTTORE
FV
TERMINALI
BATTERIA
COM (DB9)
MODULO WI-FI/ETHERNET
VALVOLA DI SFIATO
DISSIPATORE DI CALORE
DETTAGLI HV-RS BOX
Vista frontale
Vista laterale
LED DI
ALIMENTAZIONE
LED DI STATO
ALLARMI
CONNESSIONI
INVERTER
INGRESSO
BATTERIE
Vista frontale
Vista dal basso
COM - BMS/RS485/METER/CT/PARALLELO
USCITA EPS
(BACKUP)
RETE
LED DI STATO
INDICATORE FV
INDICATORE BATTERIA
INDICATORE RETE AC
USCITA EPS
INDICATORE COMUNICAZIONE
ALLARMI
SEZIONATORE
GENERALE
